USTC/ETFE/PI/PET Koperen Litzdraad 0,07mmx2600 Nylon Litzdraad voor hoogfrequente transformatoren
DeLitzdraad van nylonis ontworpen voor hoogwaardige wikkelingstoepassingen die een stabiele geleidbaarheid en betrouwbare isolatie vereisen.0.07 mm polyurethaan geëmailleerd koper met één kernDat is...soldeerbaar voor gemakkelijke montageBinnenin is de geleider gebouwd met2600 gedraaide strengen, waardoor een fijne Litz-structuur wordt gevormd om de stroomverdeling te verbeteren en het wisselstroomverlies in frequentiegevoelige ontwerpen te verminderen.
Voor mechanische bescherming en betrouwbaarheid op lange termijn is de lichtspanmet een breedte van niet meer dan 50 mm,Deze buitenste laag verbetert de slijtvastheid en zorgt voor een consistente isolatieprestatie tijdens de productie en de werking.
Om de verschillende toepassingsvereisten beter aan te passen, bieden wij ook geavanceerde alternatieven, waaronder:Litzdraad met PI-band,PET-mylarlitzdraad, enETFE-drievoudig geïsoleerde LITZ-draad. Elk draadtype ondersteunt aanpassing, zodat u het isolatiesysteem kunt kiezen dat het beste past bij uw wikkeling omgeving, hanteerbehoeften en elektrische prestatievereisten.
Snelle vergelijking van gebruiksgevallen:
· van synthetische filamentenIdeaal voor algemene hoogfrequente transformatoren en inductoren waar evenwichtige isolatie, flexibiliteit en slijtvastheid de sleutel zijn.
· Pi-gegluideerde lizzdraad:Het beste voorhogere temperatuur en veeleisender isolatiehoudbaarheid, vaak gebruikt in industriële en krachtelektronica.
· PET-mylarlitzdraad:Geschikt voor kosteneffectieve isolatiedichtte en stabiele dielectrische eigenschappen voor veel spoelproducten.
· met een breedte van niet meer dan 50 mm,Ontworpen voor:sterke bescherming en weerstand tegen zware omgevingen, vooral wanneer extra isolatielagen nodig zijn.
Wij steunenKleine partij aanpassingmetMOQ 20 kg, zodat u efficiënt van O&O naar productie kunt gaan.
Hoofdtoepassingen
Gebruikt inhoogfrequente transformatoren, inductoren, draadspellen voor krachtomvormers, opladers, EMI-gevoelige schakelingen en precisiemagnetische componenten, met inbegrip van geluids- en RF-opwikkeling, voor zover de prestaties met lage verliezen en de betrouwbare isolatie van belang zijn.
Technische specificaties
|
Artikel 1
|
Technischvereiste
|
Monster 1
|
Monster 2
|
|
enkel draad Diameter mm
|
0.079-0.091
|
0.084
|
0.087
|
|
Conductor Diameter
|
0.07±0.003
|
0.068
|
0.070
|
|
Overdosis mm
|
≤5.94
|
5.42
|
5.77
|
|
Weerstand Ω/m(20°C)
|
≤0.001919
|
0.001744
|
0.001761
|
|
Dielectrische sterkte v
|
≥1600
|
3700
|
3800
|
|
Snoergat
|
Max, ik ben er klaar voor.102m
|
13
|
15
|
|
Soldeerkracht
|
Temp:390±5°C25s
oppervlak glad, geen naaldgat, geenGeen residu
|
√
|
√
|
Veelgestelde vragen
1Wat is het verschil tussen uw producten en de concurrenten?
We bieden een volledig assortiment van hoogfrequente magneetdraadproducten, inclusief Litz draad, rechthoekige geëmailleerde koperdraad, ronde geëmailleerde koperdraad, drievoudig geïsoleerde draad, enz.,om aan verschillende eisen te voldoenWe ondersteunen kleine batch aanpassing, waarborgen kwaliteit en levering zelfs tijdens uw R & D of startfase.
2Is er een vormvergoeding? Hoeveel? Is het terugbetaalbaar?
Voor speciale, op maat gemaakte producten geldt een vormvergoeding, waarvan het bedrag afhankelijk is van de specifieke specificaties.
3Heeft u een minimale orderhoeveelheid (MOQ)?
Ja, het MOQ wordt bepaald op basis van de draadspecificatie en het type.
4Welke testapparatuur heb je?
Laserdiametermeter, hoogspanningsvonkstester, verlengtest, veer-terugtest, weerstandsspanningstest, soldeerbaarheidstester, weerstandstester, enz.
5Wat zijn uw specifieke productcategorieën?
Litzdraad, rechthoekig geëmailleerd koperdraad, magnetdraad, zelfbindend draad, TIW (triple-isolatie draad), OCC draad, zilveren draad, zilveren bedekte draad.
6Voor welke klanten of markten zijn uw producten geschikt?
Onze producten zijn ideaal voor toepassingen die een hoge efficiëntie en ruimtebesparende oplossingen vereisen in AC-omgevingen met hoge frequentie, waaronder power electronics en stroomvoorzieningen, EV-opladers,draadloze laadsystemen, groene energie, communicatie en IT, medische apparatuur, industriële robots, servomotoren, enz.
7Welke landen of regio's hebben u geëxporteerd?
De belangrijkste markten zijn Europa en de VS, evenals Zuid-Korea, Japan, India en Zuidoost-Azië.
8Zijn uw producten kosteneffectief?
We bieden een volledig assortiment producten met hoge kwaliteit, korte doorlooptijden en ondersteuning voor aanpassing en gemengde batches, om aan uw one-stop aankoopbehoeften te voldoen.
9Hoe houdt u klantgegevens vertrouwelijk?
Wij kunnen op verzoek een geheimhoudingsovereenkomst (NDA) ondertekenen en ons ertoe verbinden de voorwaarden ervan gedurende het gehele samenwerkingsproces strikt na te leven.

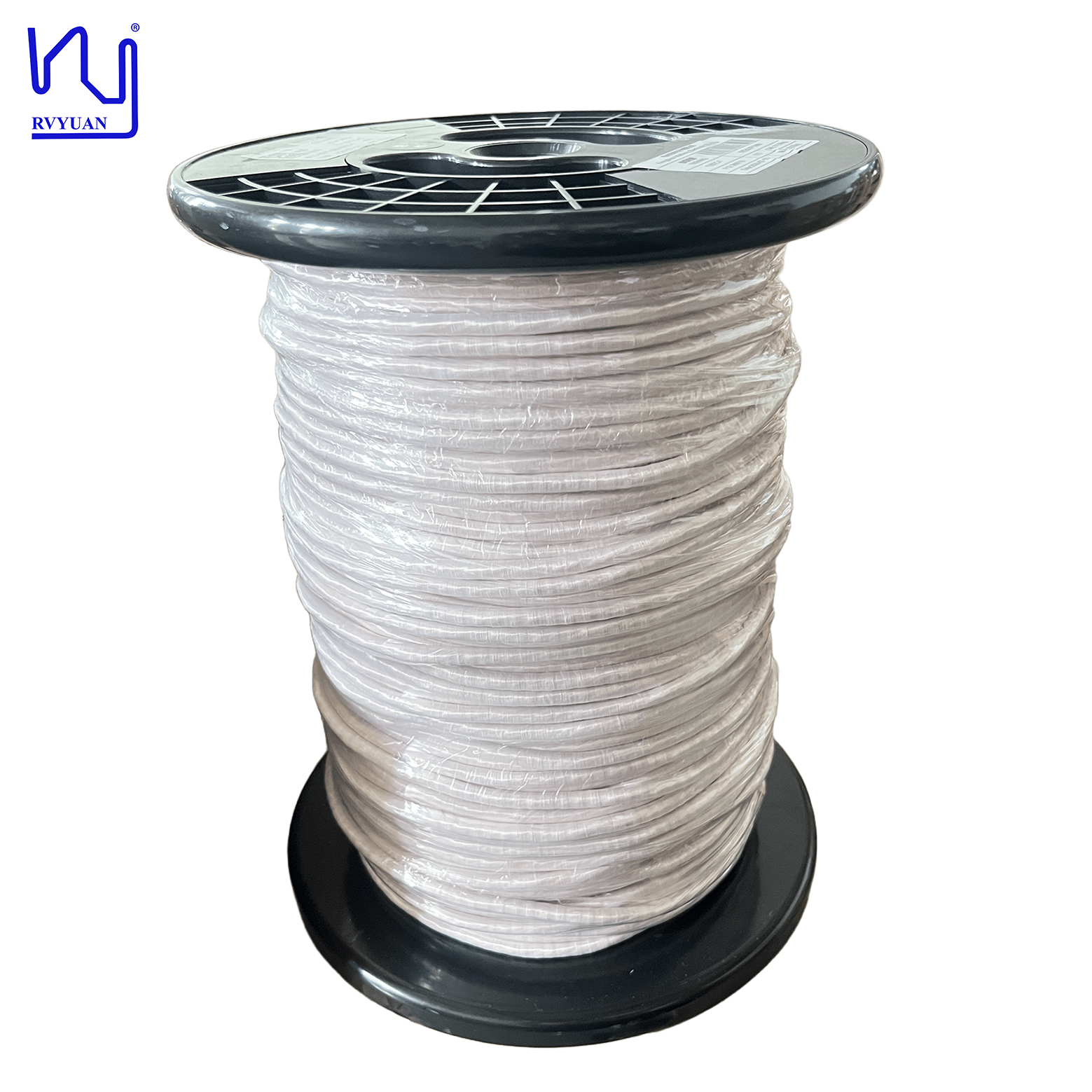

Productbeeld
