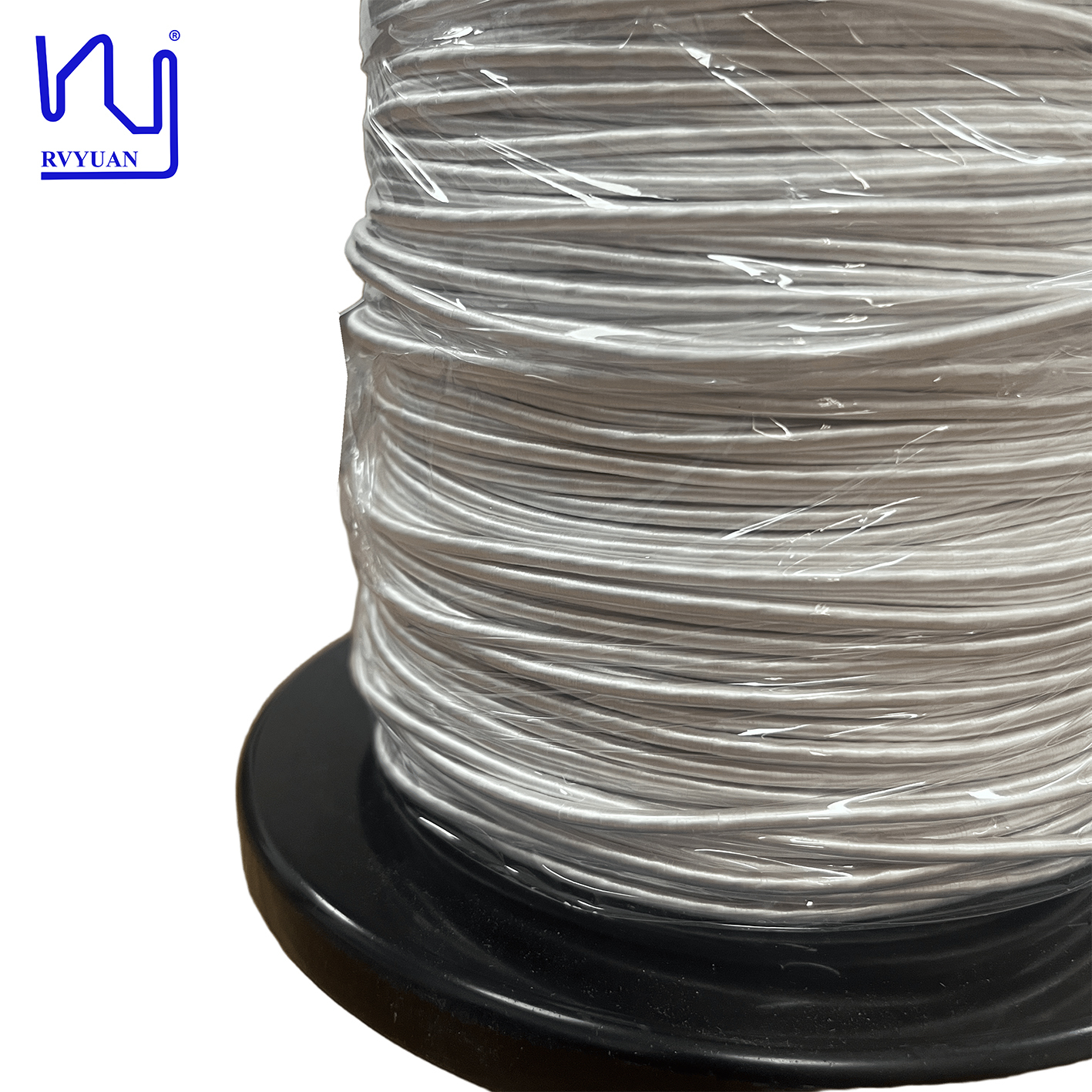

USTC Litz-draad 0,03 mm magneetdraad 4000 strengen met zijde bedekte koperen Litz-draad voor hoogfrequente transformatorwikkelingen

IBij het ontwerp van hoogfrequente transformatoren, vooral voor de hedendaagse schakelende voedingen (SMPS), resonantieconverters en flyback-topologieën, vormen de wikkelingsverliezen een belangrijke beperking van de efficiëntie en thermische prestaties. Onze ultrafijne 0,03 mm x 4000 strengen met natuurlijke zijde bedekte Litz-draad is speciaal ontworpen om deze exacte problemen aan te pakken en biedt de beste AC-verliesbeperking in de industrie voor uitdagende transformatortoepassingen.

Geavanceerde constructie voor minimale AC-weerstand
Weergave van de meerstrengige koperen geleiderlaag: 4.000 individueel geïsoleerde soldeerbare geëmailleerde koperen strengen, met een diameter van elk slechts 0,03 mm. De lagen van de strengen zijn gedraaid in een berekende steek die een constante stroomegalisatie tussen de hele bundel garandeert. Het op deze manier wikkelen van een hoogfrequente transformator vermindert zowel het skin-effect als het nabijheidseffect, de belangrijkste bronnen van wervelstroomverliezen in massieve geleiders. De natuurlijke buitenste omhulling van zijde. De dubbele functie van deze omhulling fungeert als een extra diëlektrische barrière tussen de lagen van de wikkeling en een flexibel kussen dat de delicate fijne strengen beschermt tegen breken tijdens het wikkelproces, waardoor de breukleeftijd wordt verlaagd en de productieopbrengst wordt verhoogd.

Kritieke voordelen voor het ontwerp van transformatoren
Bij gebruik in transformatorwikkelingen biedt deze Litz-draad drie concrete voordelen. Ten eerste vermindert het de AC-weerstand (Rac) aanzienlijk bij de werkfrequenties van 50 kHz tot enkele MHz, wat resulteert in minder koperverliezen (I²R) en dus een lagere bedrijfstemperatuur. Ten tweede kunnen ontwerpers dankzij de minder warmteontwikkeling de vermogensdichtheid verhogen door meer watt in een kleinere transformatorkern te stoppen. Ten derde heeft de natuurlijke zijde-isolatie een goede diëlektrische sterkte en kan deze integraal blijven bij hoogspanningsspanningen, zodat deze kan worden gebruikt voor de primaire en secundaire wikkeling van geïsoleerde stroomomvormers.

Beyond Transformers – Uitgebreide veelzijdigheid
Hoewel de transformatorwikkelingen een grote sterkte hebben, is deze draad zeer geschikt voor gebruik in andere hoogfrequente passieve onderdelen. Het wordt veelvuldig gebruikt in inductoren met hoge stroomsterkte voor DC-DC-omzetters, common-mode-smoorspoelen voor EMI-filtering en vlakke magnetiek waar flexibiliteit vereist is. De combinatie van ultrafijne strengen en zijde-isolatie biedt ook de beste oplossing voor audiofiele uitgangstransformatoren en voedingen van medische kwaliteit waarbij prestaties en lage vervorming een must zijn. Volledige aanpassing op basis van uw wikkelbehoefte. Wij begrijpen dat uw transformatorontwerp van alles kan zijn, van een kleine flyback-transformator voor een consumentenelektronica-product tot een enorme tractietransformator voor uw industriële aandrijvingen. Alles daar tussenin. Vraag het maar. We staan ​​open voor elke vorm van aanpassing.

Volledig maatwerk, afgestemd op uw wikkelvereisten
Terwijl transformator kronkelenddraad is gemaakt voor sterkte, het is zeer geschikt voor andere hoogfrequente componenten. Het wordt veel gebruikt in inductoren met hoge stroomsterkte voor DC-DC-converters, common-mode-smoorspoelen voor filtering van elektromagnetische interferentie (EMI) en vlakke magnetiek in toepassingen die flexibiliteit vereisen. Met zijn ultrafijne strengingstechnologie en het gebruik van zijde als isolatiemateriaal is het ook de aanbevolen oplossing voor audiofiele uitgangstransformatoren en voedingen van medische kwaliteit waarbij hoge prestaties en lage vervorming een must zijn. Totale aanpassing aan uw wikkelvereisten Wij realiseren ons dat uw transformatorontwerp zo klein kan zijn als een kleine flyback-transformator voor een consumentenelektronica, of zo groot als een gigantische tractietransformator voor uw industriële aandrijvingen. Wat er ook in het midden zit. Vraag het ons. We kunnen alles aanpassen.

We weten dat R&D-afdelingen meestal kleine hoeveelheden nodig hebben voor prototyping en testen. We zijn er trots op dat we kleine op maat gemaakte bestellingen kunnen ondersteunen en een snelle doorlooptijd kunnen bieden voor monsteraanvragen. Of u nu een handvol meters nodig heeft voor laboratoriumtests, of een volledige productierun voor uw volgende generatie voedingen, ons technische team staat klaar om met u samen te werken. Neem vandaag nog contact met ons op en wij creëren een op maat gemaakte Litz-draadoplossing om de efficiëntie, betrouwbaarheid en kosteneffectiviteit van uw transformator te maximaliseren.
