Aangepaste natuurlijke zijde bedekte Litz-draad
Op maat gemaakte, met natuurlijke zijde bedekte litzedraad met 4000 strengen van 0,03 mm soldeerbare geëmailleerde koperdraad, speciaal ontworpen voor hoogfrequente transformatortoepassingen.
Belangrijkste kenmerken
- 4000 strengen van 0,03 mm klasse 155 polyurethaan soldeerbare geëmailleerde koperdraad voor ultrafijne strengen en minimale AC-verliezen
- Jasje van natuurlijke zijde, op maat ontwikkeld volgens klantspecificaties
- Superieure vernis- en harspenetratie vergeleken met synthetische alternatieven
- Rechthoekige versie beschikbaar voor optimaal ruimtegebruik in transformatorkernramen
- Ideaal voor hoogfrequente primaire en secundaire transformatorwikkelingen in precisievermogenselektronica
- Vermindert huid- en nabijheidseffecten voor verbeterd thermisch beheer en hogere efficiëntie
- Flexibel ontwerp vergemakkelijkt het wikkelen op complexe of strakke kernvormen
Prestatievoordelen
Onze op maat gemaakte litzedraad met natuurlijke zijde is speciaal ontworpen voor hoogfrequente transformatortoepassingen waarbij nauwkeurige wikkeling en optimale impregnering van cruciaal belang zijn. De 4000 ultrafijne strengen van 0,03 mm klasse 155 soldeerbare geëmailleerde koperdraad verminderen huid- en nabijheidseffecten aanzienlijk - primaire oorzaken van energieverlies in massieve geleiders bij hoge frequenties. Dit resulteert in een lagere wisselstroomweerstand, verminderde warmteafvoer en een verbeterde stroomverdeling door de wikkeling.
De buitenlaag van natuurzijde zorgt voor een uitzonderlijke penetratie van vernissen en impregneerharsen, waardoor een volledige inkapseling van de strengenbundel mogelijk is. Dit verbetert de mechanische sterkte, thermische geleidbaarheid en betrouwbaarheid op lange termijn in veeleisende transformatoromgevingen.
Technische specificaties
| Parameter |
Technische vereiste |
Monstermeting |
| Enkele draaddiameter (mm) |
0,038-0,046 |
0,040 |
| Geleider (mm) |
0,03 ± 0,003 |
0,031 |
| Buitendiameter (mm) |
≤3,43 |
3.13 |
| Weerstand (Ω/km) |
≤7,43 |
6.616 |
| Diëlektrische sterkte (kV) |
≥0,2 |
2.8 |
| Hoogte (mm) |
50±2 |
50 |
| Aantal strengen |
4000 |
4000 |
Toepassingen
Ideaal voor hoogfrequente transformatoren, medische apparatuur, ruimtevaarttoepassingen, precisiesensoren en audioproducten waarbij signaalintegriteit en flexibiliteit van cruciaal belang zijn. Ook geschikt voor voedingsmodules in consumenten-, automobiel- en industriële voedingen die een uitstekende warmteafvoer vereisen.

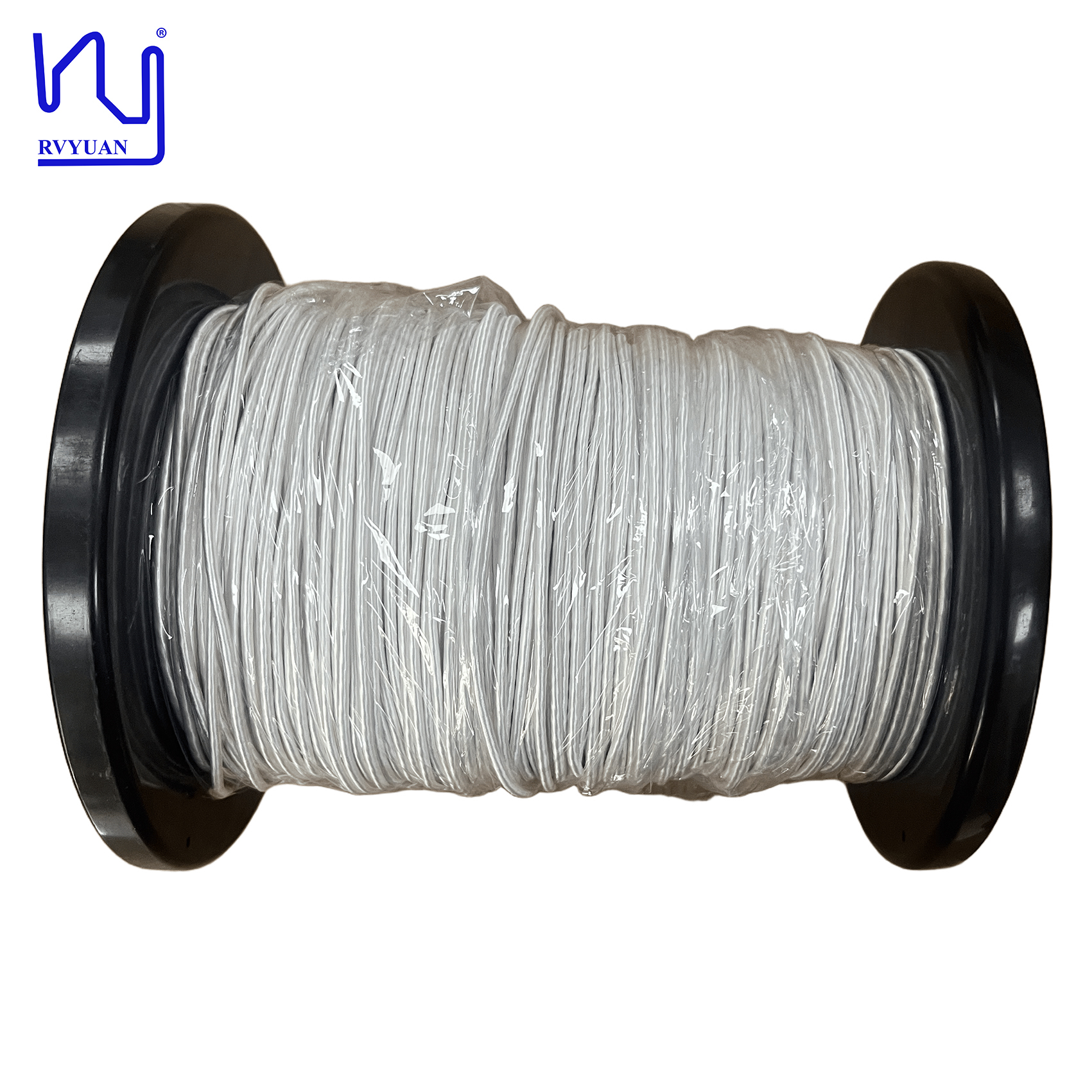

Productafbeelding
Veelgestelde vragen
Kan ik monsters krijgen om te testen voordat ik een batchbestelling plaats?
Ja. Monsters zijn gratis of tegen betaling, maar de verzendkosten zijn voor rekening van de klant.
Wat is uw levertijd?
Voorbeeldbestellingen: 3-5 werkdagen; bulkbestellingen: voltooid binnen 15 werkdagen na orderbevestiging.
Wat is het inkoopproces?
Aanvraag indienen met vereisten → Monster maken → Monstergoedkeuring → Offerte → Proforma factuur (PI) → PI-bevestiging → Betalingsregeling → Productie → Verzending
Kan ik producten aanpassen met mijn eigen logo, maat en vorm?
Ja, maar over de MOQ (minimale bestelhoeveelheid) kan worden onderhandeld.
Wat zijn uw betaalmethoden?
T/T, D/P, L/C, PayPal.
Van welke koeriersdiensten maakt u gebruik?
FedEx, DHL, TNT, UPS, met kortingen tot 80%.
Welke testapparatuur heb je?
Laserdiametermeter, hoogspanningsvonkentester, rektester, terugverende tester, weerstandsspanningstester, soldeerbaarheidstester, weerstandstester enz.
Voor welke klanten of markten zijn uw producten geschikt?
Onze producten zijn ideaal voor toepassingen die een hoog rendement en ruimtebesparende oplossingen vereisen in hoogfrequente AC-omgevingen, waaronder vermogenselektronica en voedingen, EV-on-board laders, draadloze oplaadsystemen, groene energie, communicatie en IT, medische apparatuur, industriële robots, servomotoren, enz.
Naar welke landen of regio's heeft u geëxporteerd?
Belangrijke markten zijn onder meer Europa en de VS, maar ook Zuid-Korea, Japan, India en Zuidoost-Azië.
Hoe houdt u klantinformatie vertrouwelijk?
Op verzoek kunnen wij een geheimhoudingsovereenkomst (NDA) ondertekenen en ons ertoe verbinden de voorwaarden ervan gedurende het gehele samenwerkingsproces strikt na te leven.
Alle specificaties zijn onderworpen aan standaard productietoleranties. Neem contact met ons op om uw specifieke wikkelvereisten te bespreken en voor gedetailleerde technische gegevensbladen en aangepaste specificaties.
