Gedetailleerde informatie

Diameter:	0,06 mm	Temperatuur:	155
Certificering:	IEC/NEMA/JIS/RoHS/ISO	Geleider:	Koper
Strengen:	T/T	Doorslagspanning:	Min.950
Materiaal omslag:	Nylon	Sleutelwoord:	Litz-draad Meerdere strengen 38AWG-koper Litz-draad voor hoogfrequente toepassingen
Markeren:	0.06mm nylon litz wire , 06 mm nylon litzedraad , 600 nylon draad voor draadloze oplader

Productomschrijving

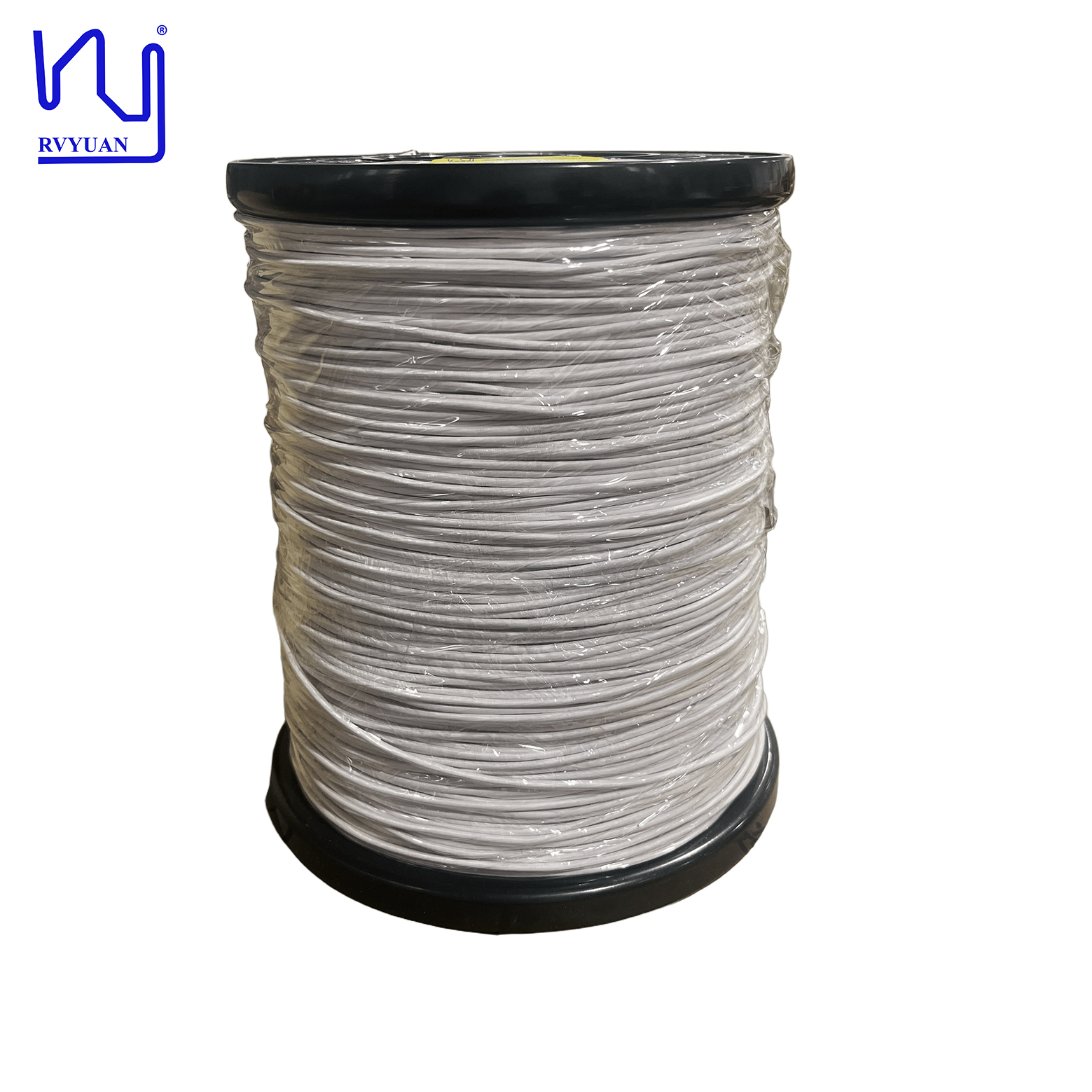

2USTC-F 0,06 mmx600 Nylon Litz draad

High-performance nylon-served litz draad ontworpen voor draadloze opladers en transformatoren, met 600 strengen van 0,06 mm geëmailleerde koperdraad voor superieure hoogfrequente prestaties.

Productkenmerken

Gemaakt van 600 individuele strengen van 0,06 mm geëmailleerde koperdraad
Precision stranded voor flexibele, hoogdichte kern
van synthetische filamenten
Andere materialen: polyestergarens en natuurlijke zijde
Aanpasbaar op basis van thermische prestaties, dielectrische sterkte, flexibiliteit en kostenvereisten

Voordelen van het bedienen van nylongarens

Waarom nylon kiezen voor transformatoren?

Een uitstekende slijtvastheid beschermt de delicate litzdraad tijdens het oprollen en installeren
Goede diëlektrische eigenschappen zorgen voor een betrouwbare elektrische isolatie tussen de wikkelschichten
Een hoge treksterkte zorgt voor de structurele integriteit tijdens geautomatiseerde wikkelingsprocessen
Chemische weerstand en stabiele prestaties over een breed temperatuurbereik
Betere flexibiliteit en slijtvastheid in vergelijking met polyester
Meer consistentie en lagere kosten in vergelijking met natuurlijke zijde

Toepassingen

Ideaal voor toepassingen met hoge frequentie en hoge betrouwbaarheid, waaronder:

Medische hulpmiddelen
Elektronica voor de luchtvaart
RF-transformatoren
Schakeling van stroomvoorzieningen
draadloze opladers

Litz-constructie vermindert bij hoge frequenties de AC-weerstand en de huidverlies aanzienlijk, verbetert de energie-efficiëntie en vermindert de warmteopwekking.

Technische specificaties

Parameter	Technische vereiste	Proefproef
Eenvoudige draaddiameter (mm)	0.065-0.081	0.068-0.071
Leider (mm)	0.06±0.003	0.058-0.06
Overdosis (mm)	≤ 2.24	1.90-2.05
Weerstand (Ω/m)	≤ 0.01161	0.01042
Dielectrische sterkte (V)	≥ 950,	3300
Verplaatsingshoogte (mm)	33 ± 7	√
Snoergat	98 fout/6m	60
Soldeerbaarheid	390 ± 5 °C 9 s	Het oppervlak glad, geen naaldgat, geen residuen

Alle specificaties zijn onderworpen aan standaard fabricage toleranties. Neem contact met ons op voor gedetailleerde technische gegevensbladen en aangepaste eisen.

label:

Plaats van herkomst:	China
Merknaam:	RVYUAN
Certificering:	ISO9001/ISO14001 /UL/SGS
Modelnummer:	0,06x600

Min. bestelaantal:	20 kg
Prijs:	Bespreekbaar
Verpakking Details:	Spoel met doos
Levertijd:	15 werkdagen
Betalingscondities:	T/T/Paypal
Levering vermogen:	Voldoe aan uw vraag
