Thuis > Producten> De Draad van Ustclitz> 0,05 mm x 4875 rechthoekige koperen, met zijde bedekte litzedraad voor transformator

0,05 mm x 4875 rechthoekige koperen, met zijde bedekte litzedraad voor transformator

0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer
0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer
0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer
Basisinformatie
Plaats van herkomst: China
Merknaam: RVYUAN
Certificering: ISO9001/ISO14001 /UL/SGS
Modelnummer: USTC
Min. bestelaantal: 20 kg
Prijs: Bespreekbaar
Verpakking Details: Spoel met doos
Levertijd: 15 werkdagen
Betalingscondities: T/T/Paypal
Levering vermogen: Voldoe aan uw vraag
Beste prijs Contact nu
Gedetailleerde informatie
Diameter: 0,05 mm Temperatuur: 155
Certificering: IEC/NEMA/JIS/RoHS/ISO Geleider: Koper
Strengen: 4875 Doorslagspanning: Min.500
Materiaal omslag: Nylon Sleutelwoord: 0,05 mm x 4875 rechthoekige koperen, met zijde bedekte litzedraad voor transformator
Markeren:

rechthoekige koper litz draad

,

zijde bedekte Litz draad

,

Transformer Litz draad

Productomschrijving

0,05 mm x 4875 Rechthoekig Koper Zijde Bedraad Litz Draad voor Transformator
Productoverzicht

Deze platte nylon litz draad is speciaal ontworpen voor gebruik in transformatorwikkelingen. Het is ideaal voor hoogfrequente transformatoren die worden gebruikt in vermogenselektronica, zoals die in elektrische autoladers, hernieuwbare energiesystemen en schakelende voedingen. Door AC-verliezen te verminderen en de thermische prestaties te verbeteren, draagt deze draad bij aan een hogere efficiëntie, betrouwbaarheid en compactheid in geavanceerde transformatorontwerpen.

Technische Specificaties
Type Geleiderdiameter*Aantal strengen 2USTC-H 0,05*4875(4,5*4,4)
Diameter enkele draad (streng) geleider (mm) 0,050±0,003
Totale diameter (mm) 0,055-0,069
Thermische Klasse (°C) 180
Structuur strengen
Aantal strengen Eerste keer 39
Tweede keer 39×5
Derde keer 39×5×5
Vierde keer 39×5×5×5
Spoed Specificaties
Spoed (mm) Eerste keer 16±8
Tweede keer 25±10
Derde keer 35±10
Vierde keer 65±10
Bundelrichting Z/Z/Z/Z
Isolatielaag
Materiaalsoort Nylon
Materiaalspecificaties (mm×mm of D) /
Aantal wikkelingen 1
Overlap (%) of dikte (mm), min. 0,045
Wikkelrichting Z
Kenmerken
Breedte (mm) 4,5±0,2
Dikte (mm) 4,4±0,2
Max weerstand (Ω/Km bij 20°C) 2,227
Minimale doorslagspanning (V) 500

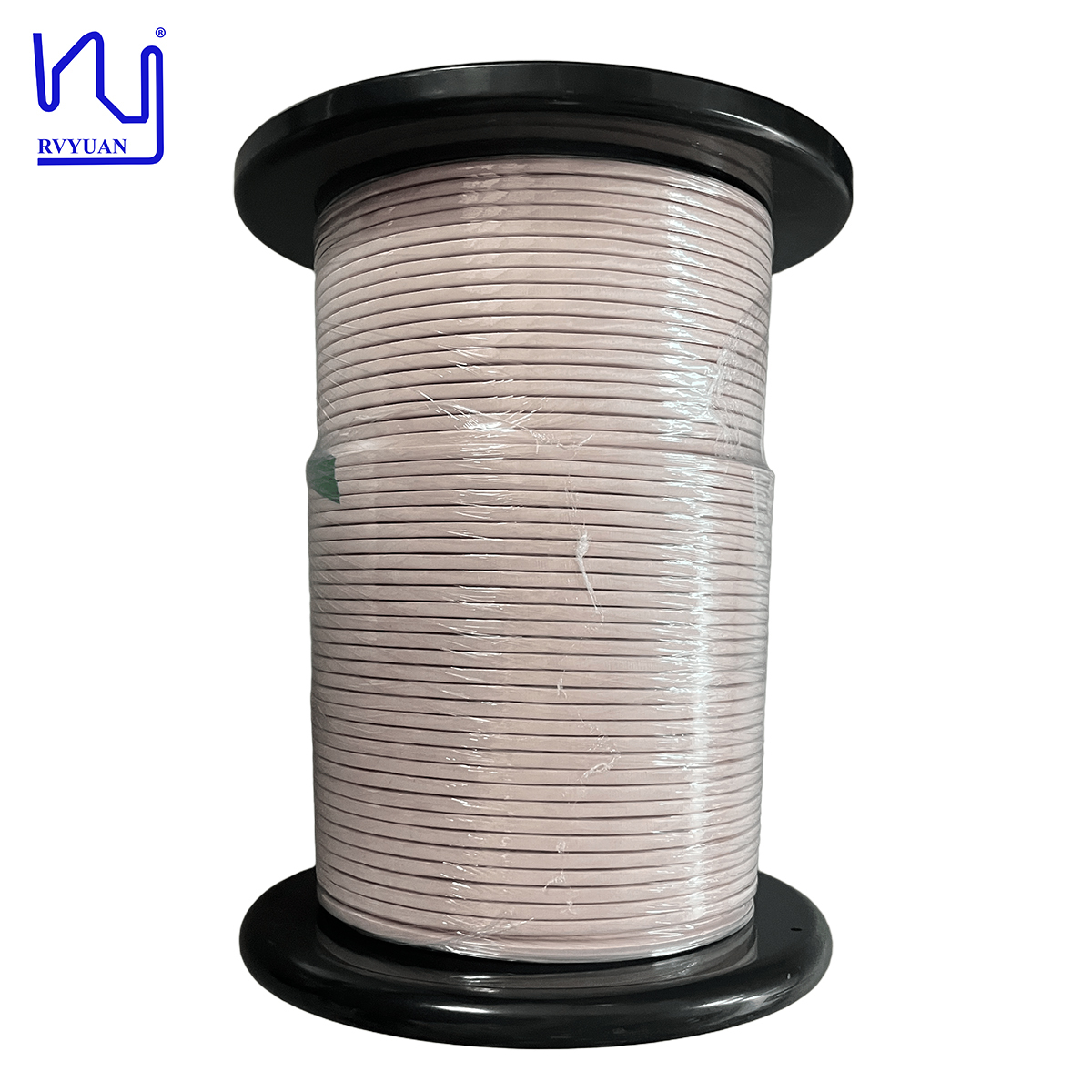

UDTC / USTC Transformer Winding Enameled Copper Wire Litz Cable product photo showing the pink nylon serving litz wire
Alle specificaties zijn onderhevig aan standaard fabricagetoleranties. Neem contact met ons op voor gedetailleerde technische gegevensbladen en aangepaste vereisten.
