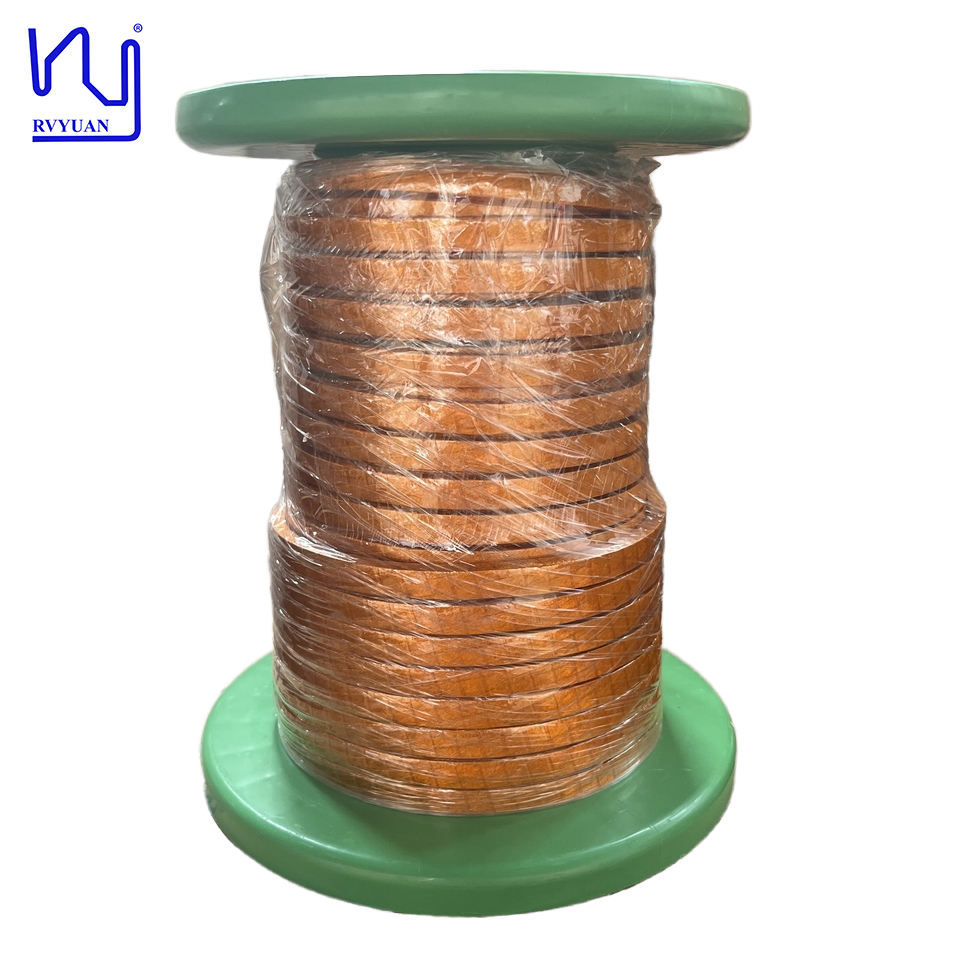

2Uew-F-Pi geplakte platte litz draad 0,1 mmx 3800 strengen geprofileerd litz draad 9,9 mmx6.0 totale afmeting

Basisinformatie
Place of Origin: China
Merknaam: RVYUAN
Certificering: ISO9001/ISO14001 /UL/SGS
Model Number: USTC
Minimum Order Quantity: 20kg
Prijs: negotiable
Packaging Details: Spool with carton
Delivery Time: 2-15 workding days
Payment Terms: T/T/ Paypal
Supply Ability: Satisfy your demand
Gedetailleerde informatie
Diameter: 0.1mm Temperature: 155
Conductor: Copper Strands: 3800
Min.Breakdown voltage: 3600V Insulation: UEW/PI film
Product name: 2UEW-F-PI Taped Flat Litz Wire 0.1mmx 3800 Strands Profiled Litz Wire 9.9mmx6.0 Overall dimension Key word: 2UEW-F-PI Taped Flat Litz Wire 0.1mmx 3800 Strands Profiled Litz Wire 9.9mmx6.0 Overall dimension
Markeren:

Getapete platte Litz-draad 0

,

1 mm

,

Geprofileerde Litz-draad 3800 strengen


Productomschrijving

2UEW-F-PI Getapete Platte Litz Draad 0.1mmx 3800 Strengen Geprofileerde Litz Draad 9.9mmx6.0 Totale afmeting
Productbeschrijving

Deze speciaal op maat gemaakte platte litzdraad heeft een grotere buitendiameter van 9,9 mm en een dikte van 6,0 mm, ontworpen om de geleidbaarheid te optimaliseren en tegelijkertijd verliezen veroorzaakt door skin- en nabijheidseffecten te minimaliseren. Het bestaat uit 3.800 strengen van 0,1 mm geëmailleerde koperdraad, gewikkeld met een polyesterimidefilm en met een overlap van 50%. Dit zorgt voor een hoge spanningsweerstand en verbetert de elektrische isolatie-eigenschappen aanzienlijk.

Technische specificaties
Artikelnummer Enkele draaddiameter (mm) Geleiderdiameter (mm) Breedte (mm) Dikte (mm) Weerstand Ω/m (20℃) Diëlektrische sterkte (v) Pitch (mm) Tape overlap
Technische vereiste 0.107-0.125 0.10 9.9 6.0 0.000664 3500 120 50%
± 0.003 0.3 0.3 Max Min 20 Min
1 0.110-0.114 0.058-0.06 9.7-10.15 5.87-6.23 0.000588 4400 130 55
2Uew-F-Pi geplakte platte litz draad 0,1 mmx 3800 strengen geprofileerd litz draad 9,9 mmx6.0 totale afmeting 0
