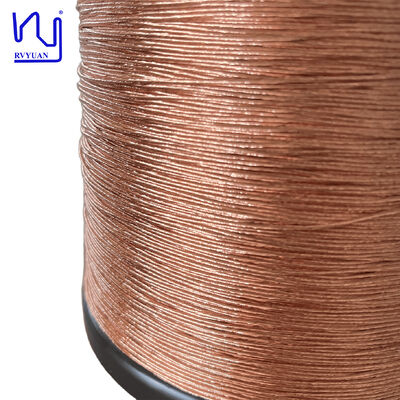

Koperen gelaste Litzdraad met 180°C 0,1 mm Litzdraad voor hoogfrequente toepassingen
Litzdraad is een gespecialiseerd type kabel met meerdere strengen die is ontworpen om het effect van de huid en het nabijheidseffect in hoogfrequente toepassingen te verminderen.,Een met polyurethaan geëmailleerde koperdraad, zonder een buitenmantel (zoals nylon- of polyimidefilm), is een hoogwaardige oplossing die is ontworpen voor compacte en efficiënte elektromagnetische ontwerpen.
TechniekkenmerkenElk van de 60 strengen is afzonderlijk geïsoleerd met een dunne laag polyurethaanglazuur.aanzienlijk vermindert de wisselstroomweerstand bij hoge frequenties in vergelijking met een vaste geleider met hetzelfde doorsnedegebiedDe afwezigheid van een buitenmantel (die dient als een "blote" Litzdraad) biedt een duidelijk voordeel: het minimaliseert de totale buitendiameter (OD) en maximaliseert de kopervullingsfactor.Dit maakt het een ideale keuze voor ruimtebeperkte omgevingen waar elke millimeter telt.
Primaire toepassingenDeze specifieke draad wordt hoofdzakelijk gebruikt in hoogfrequente krachtelektronica, zoals:
- met een vermogen van niet meer dan 50 WHet wordt veel gebruikt bij het schakelen van stroomvoorzieningen en gelijkstroom- gelijkstroomomvormers om draaikolstverliezen in wikkels te verminderen.
- Draadloze stroomoverdracht:Vanwege zijn flexibiliteit en lage wisselstroomweerstand is het zeer effectief voor de spoelen die worden gebruikt in draadloze oplaadpannen en ontvangers.
- Inductieverwarming:Het is geschikt voor precisie-inductieverwarmingscomponenten met hoogfrequente wisselstroom.
- Miniaturiseerde elektronica:Omdat het geen omvangrijke buitenmantel heeft, is het perfect voor compacte, hoge dichtheid wikkeling toepassingen waar de draad strak moet worden verpakt in kleine spoelen of geïntegreerd in low-profile PCB ontwerpen.
| Artikel 1 |
Technisch
vereiste |
Monster 1 |
Monster 2 |
| Eenvoudige draad Diameter mm |
0.115-0.140 |
0.120 |
0.122 |
| Leiderdiameter |
0.10 ± 0.003 |
0.098 |
0.010 |
| Overdosis mm |
≤ 1.20 |
1.05 |
1.05 |
| Weerstand Ω/m ((20°C) |
≤ 0.03968 |
0.03625 |
0.03632 |
| Dielectrische sterkte v |
≥ 2000 |
4300 |
4400 |
| Snoergat |
Max. 20/6 m |
0 |
1 |
| Soldeerkracht |
Temperatuur:390±5°C
7s oppervlak glad, geen naaldgat, geen residu |
√ |
√ |
Veelgestelde vragen
1Wat is het verschil tussen uw producten en de concurrenten?
We bieden een volledig assortiment van hoogfrequente magneetdraadproducten, inclusief Litz draad, rechthoekige geëmailleerde koperdraad, ronde geëmailleerde koperdraad, drievoudig geïsoleerde draad, enz.,om aan verschillende eisen te voldoenWe ondersteunen kleine batch aanpassing, waarborgen kwaliteit en levering zelfs tijdens uw R & D of startfase.
2Is er een vormvergoeding? Hoeveel? Is het terugbetaalbaar?
Voor speciale, op maat gemaakte producten geldt een vormvergoeding, waarvan het bedrag afhankelijk is van de specifieke specificaties.
3Heeft u een minimale orderhoeveelheid (MOQ)?
Ja, het MOQ wordt bepaald op basis van de draadspecificatie en het type.
4Welke testapparatuur heb je?
Laserdiametermeter, hoogspanningsvonkstester, verlengtest, veer-terugtest, weerstandsspanningstest, soldeerbaarheidstester, weerstandstester, enz.
5Wat zijn uw specifieke productcategorieën?
Litzdraad, rechthoekig geëmailleerd koperdraad, magnetdraad, zelfbindend draad, TIW (triple-isolatie draad), OCC draad, zilveren draad, zilveren bedekte draad.
6Voor welke klanten of markten zijn uw producten geschikt?
Onze producten zijn ideaal voor toepassingen die een hoge efficiëntie en ruimtebesparende oplossingen vereisen in AC-omgevingen met hoge frequentie, waaronder power electronics en stroomvoorzieningen, EV-opladers,draadloze laadsystemen, groene energie, communicatie en IT, medische apparatuur, industriële robots, servomotoren, enz.
7Welke landen of regio's hebben u geëxporteerd?
De belangrijkste markten zijn Europa en de VS, evenals Zuid-Korea, Japan, India en Zuidoost-Azië.
8Zijn uw producten kosteneffectief?
We bieden een volledig assortiment producten met hoge kwaliteit, korte doorlooptijden en ondersteuning voor aanpassing en gemengde batches, om aan uw one-stop aankoopbehoeften te voldoen.
9Hoe houdt u klantgegevens vertrouwelijk?
Wij kunnen op verzoek een geheimhoudingsovereenkomst (NDA) ondertekenen en ons ertoe verbinden de voorwaarden ervan gedurende het gehele samenwerkingsproces strikt na te leven.

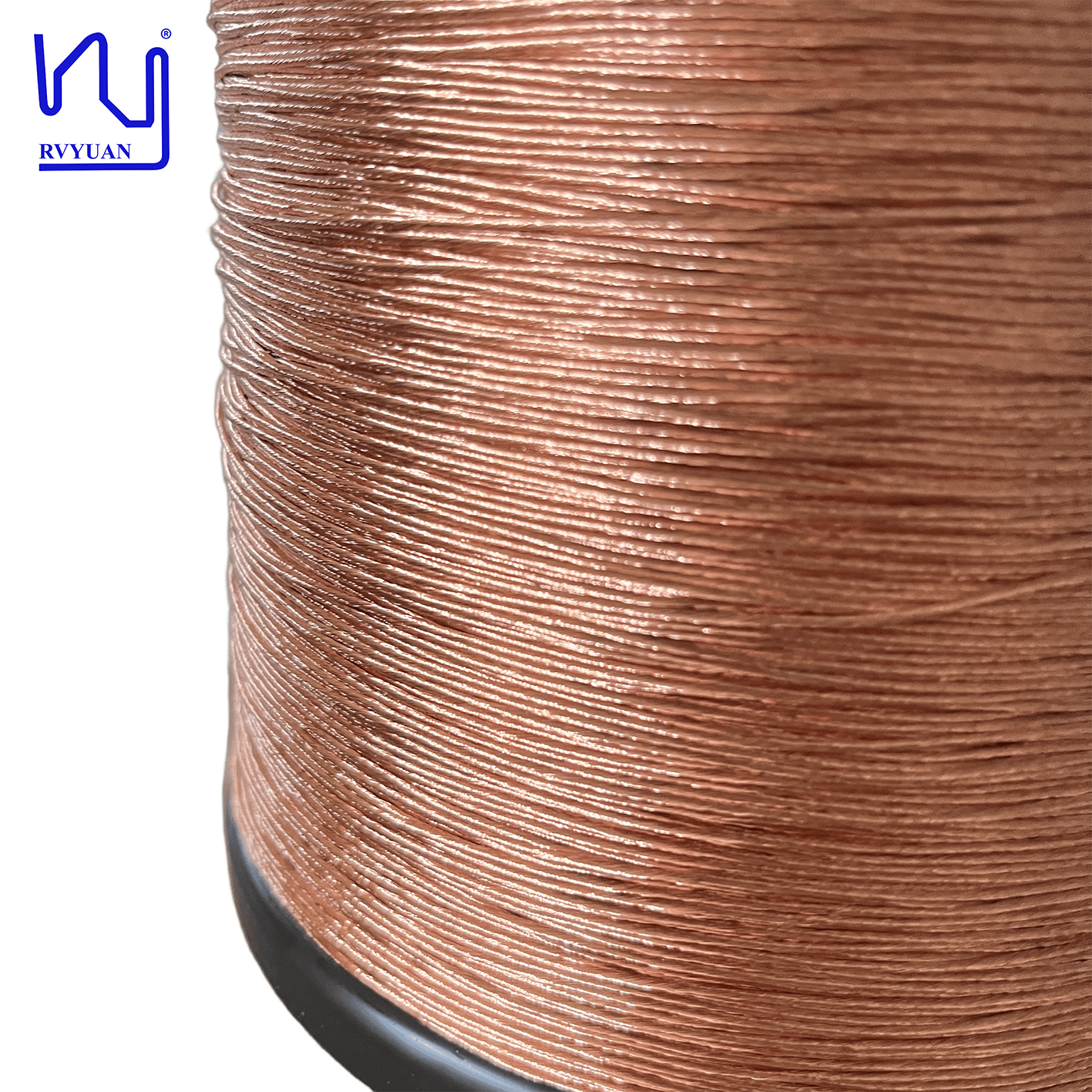

Productbeeld
