Op maat gemaakte PI-tape Litz-draad Hoogfrequente puur koperen geëmailleerde wikkeldraad voor EV-motor Transformator AC 6000V Kapton

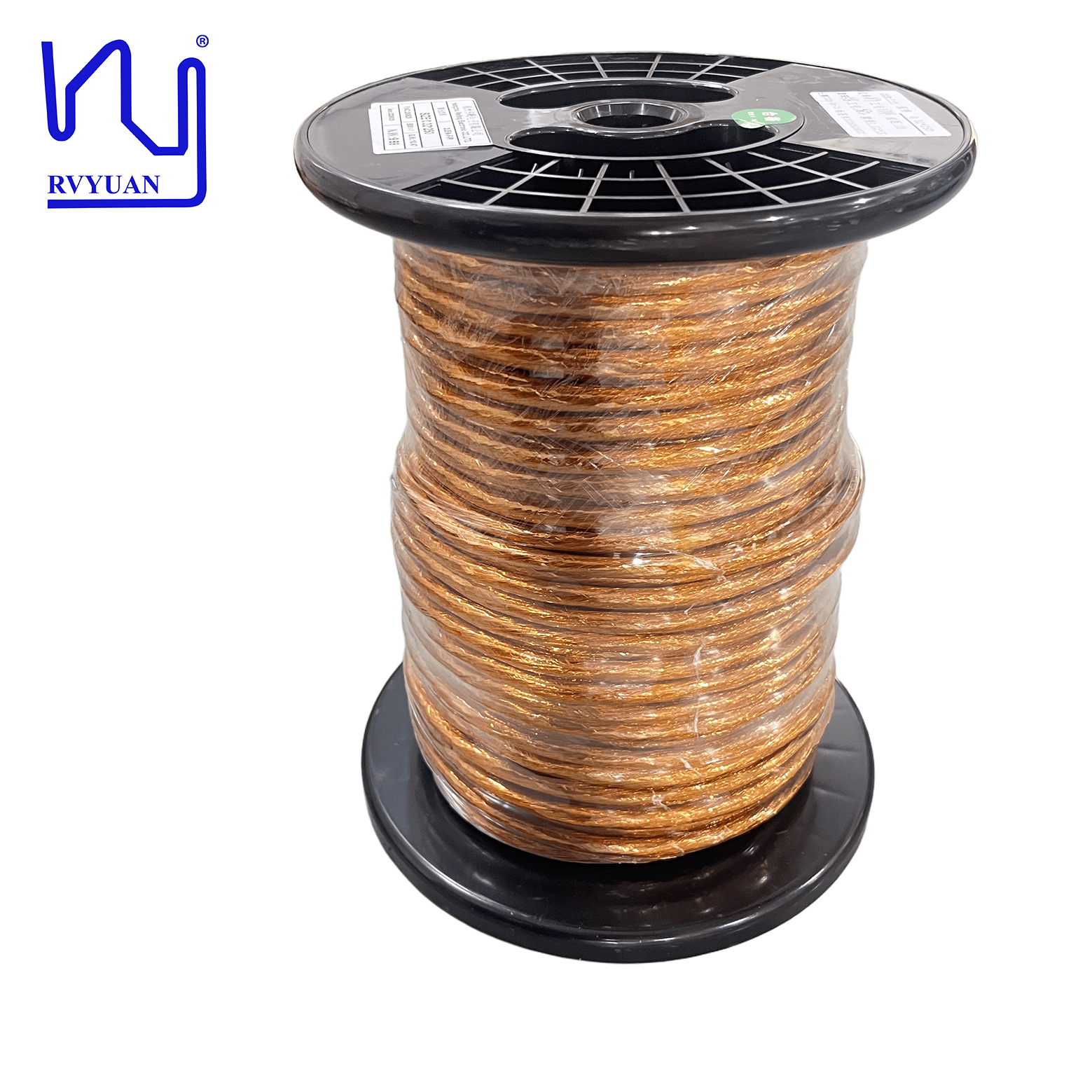

Dit is een op maat gemaakte taped litz-draad, bestaande uit 250 strengen van 0,32 mm polyurethaan geëmailleerde koperdraad, omwikkeld met PI-tape.
In EV-toepassingen zorgen het hoge stroomvoerend vermogen en de uitstekende thermische weerstand van de draad ervoor dat deze de eisen van zowel on-board laders als DC-snelladers aankan. De polyesterimide-isolatie biedt superieure bescherming tegen thermische en elektrische stress, wat essentieel is voor het behoud van de prestaties gedurende langere perioden.
Het meerstrengs ontwerp van de litz-draad minimaliseert het skin-effect, waardoor de AC-weerstand wordt verminderd en de efficiëntie van de krachtoverbrenging in hoogfrequente omgevingen wordt verbeterd. Dit is met name voordelig in EV-laders, waar efficiënte energieconversie cruciaal is voor het verkorten van laadtijden en het verbeteren van de algehele systeemprestaties.
Naast de toepassingen in EV's is deze litz-draad ook geschikt voor gebruik in hoogfrequente transformatoren, waar het helpt bij het verminderen van wervelstroomverliezen en het verbeteren van het thermisch beheer. Het compacte formaat en de hoge prestaties maken het een ideale keuze voor ingenieurs die hun ontwerpen willen optimaliseren voor efficiëntie en betrouwbaarheid.
1. Kan ik producten aanpassen met mijn eigen logo, maat en vorm?
Ja, maar de MOQ (Minimum Order Quantity) is onderhandelbaar.
2. Wat zijn uw betaalmethoden?
T/T, D/P, L/C, PayPal.
3. Welke koeriersdiensten gebruikt u?
FedEx, DHL, TNT, UPS, met kortingen tot 80%.
4. Hoe verschillen uw producten van die van concurrenten? Wat zijn uw voordelen?
Wij bieden een volledig assortiment hoogfrequente magnetische draadproducten, waaronder litz-draad, rechthoekige geëmailleerde koperdraad, ronde geëmailleerde koperdraad, drievoudig geïsoleerde draad, enz., om aan diverse eisen te voldoen. Wij ondersteunen aanpassing van kleine batches, waardoor kwaliteit en levering worden gegarandeerd, zelfs tijdens uw R&D- of opstartfase.
5. Brengt u een matrijskosten in rekening? Hoeveel? Is deze restitueerbaar? Hoe?
Er zijn matrijskosten van toepassing voor speciaal aangepaste producten, en het bedrag is afhankelijk van de specifieke specificaties. De matrijskosten zijn restitueerbaar na het bereiken van een bepaalde bestelhoeveelheid.
6. Heeft u een Minimum Order Quantity (MOQ)?
Ja, de MOQ wordt bepaald op basis van de draadspecificatie en het type.
7. Welke testapparatuur heeft u?
Laserdiameter-meetapparaat, hoogspanningsvonk tester, rek tester, terugslag tester, doorslagspanning tester, soldeerbaarheid tester, weerstand tester, etc.
Gegevensblad van taped litz-draad 0,32 mm x 250
Naam: Taped Litz-draad (180/klasse)
Spec: 0,32 x 250
Model: 2UEW-F-PI
Bandnaam: PI
Band Spec: 0,025 x 20
| Item |
Technische vereiste |
Voorbeeld 1 |
| Diameter enkele draad mm |
0,340-0,357 |
0,344-0,352 |
| Geleider |
0,32 ± 0,005 |
0,315-0,320 |
| B.D. mm |
≤6,00 |
5,10-5,57 |
| Weerstand Ω/m |
≤0,001428 |
0,001340 |
| Diëlektrische sterkte v |
≥6000 |
13700 |
| Spoed (mm) |
130 ± 20 |
130 |
| Aantal strengen |
156 |
(31X4)+32 |
| Band overlap % |
≥50 |
54 |
| Wikkeling |
GEEN scheur |
ok |
