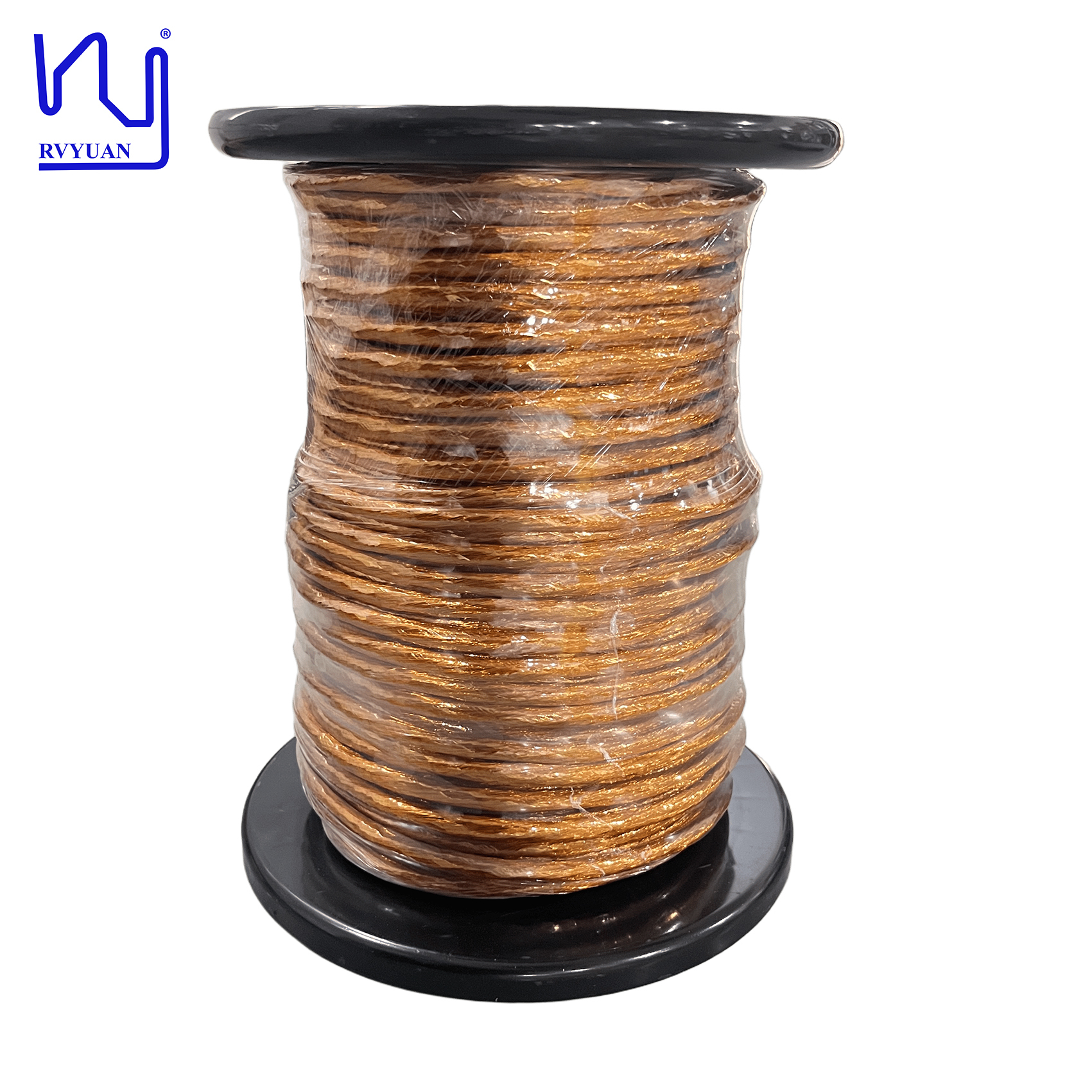

Getapete Litz-draad 0,32 mm 250 strengen Hoge temperatuur Hoge frequentie PI-isolatie
Deze hoogwaardige koperen litz-draad is voorzien van polyimide (PI) isolatie voor thermische omgevingen van klasse 180, waardoor deze ideaal is voor transformatortoepassingen die uitzonderlijke temperatuurbestendigheid en prestaties bij hoge frequenties vereisen.
Productoverzicht
RVYUAN biedt twee primaire filmisolatieopties: Polyesterimide (PET) voor omgevingen van klasse 130 en polyimide (PI/Kapton) voor omstandigheden van klasse 180 waar aanhoudende hitte minder robuuste materialen zou aantasten. De instelbare tape-overlap tot 55% zorgt voor een optimale isolatiebedekking, met precieze fabricage die een consistente overlap over honderden meters handhaaft om zwakke punten onder hoogspanningsstress te elimineren.
Goed gefabriceerd, is deze isolatie bestand tegen doorslagspanningen van meer dan 6.000 V in standaarduitvoeringen en kan deze meer dan 10.000 V overtreffen in configuraties met meerdere lagen.
Doeltoepassingen
Hoogfrequente transformatoren
SMPS- en power-invertertransformatoren die werken bij tientallen of honderden kilohertz profiteren van de klasse 180-classificatie van Kapton-isolatie, wat de levensduur aanzienlijk verlengt door 'hot-spot'-temperaturen te verminderen en ongeplande stilstand te voorkomen.
Laadinfrastructuur voor elektrische voertuigen
On-board laders (OBC) en DC-snelladers (DCFC) maken gebruik van geprofileerde getapete litz-draad om een hoge stroomdichtheid te bereiken binnen omhulsels met beperkte afmetingen. De superieure diëlektrische sterkte is met name cruciaal voor opkomende 800V-batterijarchitecturen in elektrische voertuigen.
Maatwerk en toeleveringsketen
RVYUAN ondersteunt flexibele productiehoeveelheden van 10 kg tot 50 kg, afhankelijk van de draaddiameter en de uiteindelijke geometrie. Ons verticaal geïntegreerde productieproces in Tianjin maakt snelle ontwerpiteraties mogelijk en elimineert coördinatie tussen meerdere leveranciers, waardoor snelle implementatie van specificatiewijzigingen zoals dunnere taaplagen of strakkere twist pitches mogelijk is.
Technische specificaties
Naam: Getapete Litz-draad (155/klasse)
Specificatie: 0,32X 250
Model: 2UEW-F-PI
Tape Naam: PI
Tape Specificatie: 0,025x20
| Item |
Technische vereiste |
Voorbeeld 1 |
| Diameter enkele draad (mm) |
0,340-0,357 |
0,344-0,352 |
| Geleider |
0,32±0,005 |
0,315-0,320 |
| B.D. (mm) |
≤6,00 |
5,10-5,57 |
| Weerstand (Ω/m) |
≤0,001428 |
0,001340 |
| Diëlektrische sterkte (V) |
≥6000 |
13700 |
| Spoed (mm) |
130±20 |
130 |
| Aantal strengen |
156 |
(31X4)+32 |
| Tape-overlap (%) |
≥50 |
54 |
| Wikkeling |
GEEN scheur |
ok |
Veelgestelde vragen
Kan ik producten aanpassen met mijn eigen logo, maat en vorm?
Ja, maar de minimale bestelhoeveelheid (MOQ) is onderhandelbaar.
Wat zijn uw betaalmethoden?
T/T, D/P, L/C, PayPal.
Welke koeriersdiensten gebruikt u?
FedEx, DHL, TNT, UPS, met kortingen tot 80%.
Hoe verschillen uw producten van die van concurrenten? Wat zijn uw voordelen?
We bieden een volledig assortiment hoogfrequente magneetdraadproducten, waaronder litz-draad, rechthoekige geëmailleerde koperdraad, ronde geëmailleerde koperdraad, drievoudig geïsoleerde draad, enz., om aan verschillende eisen te voldoen. We ondersteunen maatwerk in kleine batches, wat zorgt voor kwaliteit en levering, zelfs tijdens uw R&D- of opstartfase.
Brengt u een matrijskosten in rekening? Hoeveel? Is deze restitueerbaar? Hoe?
Voor speciaal op maat gemaakte producten geldt een matrijskosten, en het bedrag is afhankelijk van de specifieke specificaties. De matrijskosten zijn restitueerbaar na het bereiken van een bepaalde bestelhoeveelheid.
Heeft u een minimale bestelhoeveelheid (MOQ)?
Ja, de MOQ wordt bepaald op basis van de draadspecificatie en het type.
Welke testapparatuur heeft u?
Laserdiameter-meter, hoogspannings-sparktester, treksterkte-tester, terugslag-tester, doorslagspannings-tester, soldeerbaarheid-tester, weerstandstester, enz.
