Litzdraad op maat voor hoogfrequente transformatorwinding
Onze op maat gemaakte litz draad is speciaal ontworpen voor hoogfrequente transformator wikkels, leverend superieure prestaties in veeleisende power electronica toepassingen.
Belangrijkste kenmerken
- 800 filamenten van 0,07 mm, van koperdraad met poliuretaan gelast van klasse 155, met lasbare eigenschappen
- Polyimide-isolatie - hoogwaardig dielectrisch materiaal met een minimale vermogen van 6000 V in de vorm van een ronde band
- Rectangulaire (vlakke) optie beschikbaar met een minimale stopspanning van 3000 V
- Vermindert huid- en nabijheidseffecten voor minimale AC-verliezen
- Verbeterde warmteafvoer en totale efficiëntie
- Flexible constructie voor wikkelen in compacte of complexe kerngeometrieën
- Volledig aanpasbaar om aan specifieke spannings-, afmetings- en prestatievereisten te voldoen
Technische specificaties
| Artikel 1 |
Technische vereiste |
Gemeten waarde |
Resultaten |
| Eenvoudige draaddiameter (mm) |
0.079-0.082 |
0.079 0.080 0.079 0.079 0.079080 |
Kwalificeerd |
| Conductor |
0.070±0.001 |
0.069 0.070 0.070 0.070 0.069 0.070069 |
Kwalificeerd |
| Overdosis (mm) |
2.57-2.92 |
2.86 2.70 2.63 2.84 2.85 |
Kwalificeerd |
| Weerstand (Ω/m) |
0.00535-0.00636 |
0.005567 0.005703 0.005771 |
Kwalificeerd |
| Dielectrische sterkte (V) |
≥ 4000 |
9360 |
Kwalificeerd |
| Configuratie |
0.07X32X5X5 |
0.07X32X5X |
Kwalificeerd |
| Overlapping van banden (%) |
≥ 50 |
50 |
Kwalificeerd |
| Groeperingsrichting |
S/S/S |
S/S/S |
|
Toepassingen
Ideaal voor hoogfrequente transformatoren, medische apparatuur, ruimtevaarttoepassingen, precisie sensoren, audioproducten en vermogen modules in consumenten, automobiel,en industriële voedingsmiddelen die een uitstekende warmteafvoer en signaalintegriteit vereisen.

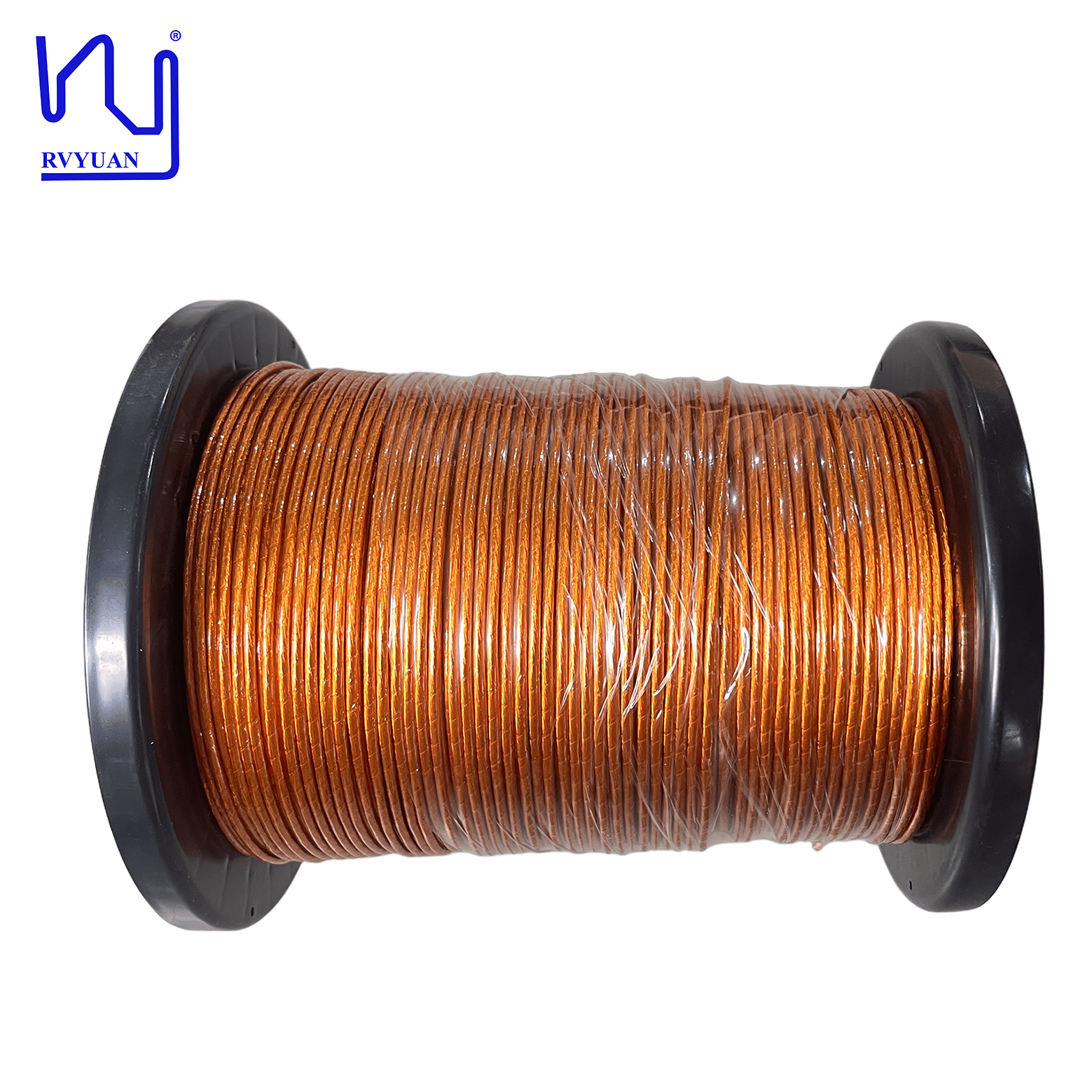

Productbeeld
Vaak gestelde vragen
Kan ik monsters voor testen krijgen voordat ik een batch bestel?
Ja, de monsters zijn gratis of in rekening gebracht, maar de verzendkosten worden door de klant gedragen.
Wat is uw levertijd?
Voor bestellingen van monsters: 3-5 werkdagen; bulkbestellingen: binnen 15 werkdagen na orderbevestiging.
Wat is het aankoopproces?
Verzoek indienen met eisen → Monsterneming → Monsterneming goedkeuren → Citatie → Proforma factuur (PI) → PI bevestiging → Betalingsregeling → Productie → Verzending
Kan ik producten aanpassen met mijn eigen logo, maat en vorm?
Ja, maar de MOQ (Minimum Order Quantity) is onderhevig aan onderhandelingen.
Wat zijn uw betaalmethoden?
T/T, D/P, L/C, PayPal.
Welke koeriersdiensten gebruikt u?
FedEx, DHL, TNT, UPS, met kortingen tot 80%.
Welke testapparatuur heb je?
Laserdiametermeter, hoogspanningsvonkstester, verlengtest, veer-terugtest, weerstandsspanningsmeter, lasbaarheidsmeter, weerstandstester, enz.
Voor welke klanten of markten zijn uw producten geschikt?
Onze producten zijn ideaal voor toepassingen die een hoge efficiëntie en ruimtebesparende oplossingen vereisen in AC-omgevingen met hoge frequentie, waaronder power electronics en stroomvoorzieningen, EV-opladers,draadloze laadsystemen, groene energie, communicatie en IT, medische apparatuur, industriële robots, servomotoren, enz.
Naar welke landen of regio's heeft u geëxporteerd?
De belangrijkste markten zijn Europa en de VS, evenals Zuid-Korea, Japan, India en Zuidoost-Azië.
Hoe houdt u klantinformatie vertrouwelijk?
Wij kunnen op verzoek een geheimhoudingsovereenkomst (NDA) ondertekenen en ons ertoe verbinden de voorwaarden ervan gedurende het gehele samenwerkingsproces strikt na te leven.
Alle specificaties zijn onderhevig aan standaard fabricage toleranties.
