6000V Litzdraad 3UEW-F 0.07X800 voor voertuigtoepassingen
De Polyesterimide Taped Litz draad is een premium wikkeling oplossing speciaal ontworpen voor de volgende generatie New Energy Vehicles (NEV's).07 mm geëmailleerde koperdraden, nauwkeurig gebundeld en goed ingepakt met massief polyesterimide tape,Deze configuratie zorgt voor een uitzonderlijke structurele stabiliteit, met name voor hoge trekken, waarbij tape beter presteert dan films door een superieure mechanische bescherming en slijtvastheid te bieden..
Voordelen van getapte Litzdraad voor NEV-toepassingen
Hoogfrequente wisselstroomstromen in aandrijflijnen van elektrische voertuigen, met inbegrip van tractiemotoren, ingebouwde opladers en gelijkstroomconverters, veroorzaken aanzienlijke huid- en nabijheidseffecten.wat leidt tot koperverliezen en warmteophopingOnze gebonden Litz draad minimaliseert deze verliezen door gelijkmatig stroom te verdelen over alle geïsoleerde strengen, waardoor de efficiëntie en het thermisch beheer aanzienlijk worden verbeterd.
De polyesterimide tape biedt een robuuste buitenste isolatielaag die beschermt tegen spanningstijgingen, vochtigheid en mechanische spanning tijdens het inbrengen van de spoel,het verlengen van de levensduur van componenten in veeleisende automobielomgevingen.
Met een geoptimaliseerde vulfactor en een uniforme impedantie maakt deze draad lichtere, compactere en koelere motorontwerpen mogelijk, wat rechtstreeks bijdraagt aan een verhoogd voertuigbereik en verbeterde betrouwbaarheid.Op maat gemaakte bandbreedten en strandingparameters zijn beschikbaar om aan specifieke NEV-toepassingsvereisten te voldoen.
Technische specificaties
| Artikel 1 |
Technische vereiste |
Gemeten waarde |
Resultaten |
| Eenvoudige draaddiameter (mm) |
0.079-0.082 |
0.079 0.080 0.079 0.079 0.079080 |
Kwalificeerd |
| Conductor |
0.070±0.001 |
0.069 0.070 0.070 0.070 0.069 0.070069 |
Kwalificeerd |
| Overdosis (mm) |
2.57-2.92 |
2.86 2.70 2.63 2.84 2.85 |
Kwalificeerd |
| Weerstand (Ω/m) |
0.00535-0.00636 |
0.005567 0.005703 0.005771 |
Kwalificeerd |
| Dielectrische sterkte (V) |
≥ 4000 |
9360 |
Kwalificeerd |
| Configuratie |
0.07X32X5X5 |
0.07X32X5X |
Kwalificeerd |
| Overlapping van banden (%) |
≥ 50 |
50 |
Kwalificeerd |
| Groeperingsrichting |
S/S/S |
S/S/S |
|
Toepassingen
Ideaal voor hoogfrequente transformatoren, medische apparatuur, ruimtevaarttoepassingen, precisie sensoren en audioproducten waar signaalintegrititeit en flexibiliteit van cruciaal belang zijn.Ook geschikt voor vermogensmodules in consumenten, automobiel- en industriële voedingsmiddelen die een uitstekende warmteafvoer vereisen.

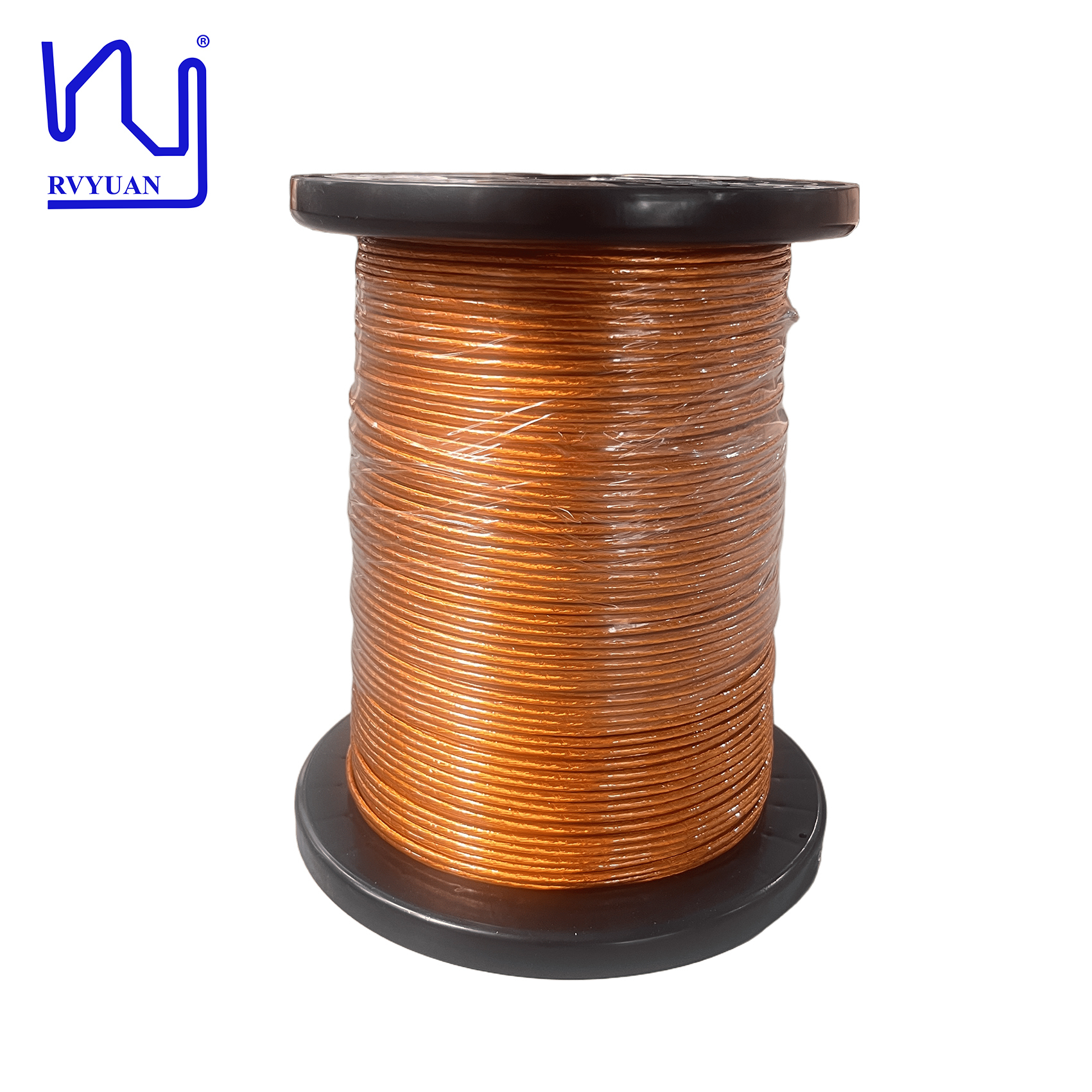

Productbeeld
Vaak gestelde vragen
Kan ik monsters voor testen krijgen voordat ik een batch bestel?
Ja, de monsters zijn gratis of in rekening gebracht, maar de verzendkosten worden door de klant gedragen.
Wat is uw levertijd?
Voor bestellingen van monsters: 3-5 werkdagen; bulkbestellingen: binnen 15 werkdagen na orderbevestiging.
Wat is het aankoopproces?
Verzoek indienen met eisen → Monsterneming → Monsterneming goedkeuren → Citatie → Proforma factuur (PI) → PI bevestiging → Betalingsregeling → Productie → Verzending
Kan ik producten aanpassen met mijn eigen logo, maat en vorm?
Ja, maar de MOQ (Minimum Order Quantity) is onderhevig aan onderhandelingen.
Wat zijn uw betaalmethoden?
T/T, D/P, L/C, PayPal.
Welke koeriersdiensten gebruikt u?
FedEx, DHL, TNT, UPS, met kortingen tot 80%.
Welke testapparatuur heb je?
Laserdiametermeter, hoogspanningsvonkstester, verlengtest, veer-terugtest, weerstandsspanningsmeter, lasbaarheidsmeter, weerstandstester, enz.
Voor welke klanten of markten zijn uw producten geschikt?
Onze producten zijn ideaal voor toepassingen die een hoge efficiëntie en ruimtebesparende oplossingen vereisen in AC-omgevingen met hoge frequentie, waaronder power electronics en stroomvoorzieningen, EV-opladers,draadloze laadsystemen, groene energie, communicatie en IT, medische apparatuur, industriële robots, servomotoren, enz.
Naar welke landen of regio's heeft u geëxporteerd?
De belangrijkste markten zijn Europa en de VS, evenals Zuid-Korea, Japan, India en Zuidoost-Azië.
Hoe houdt u klantinformatie vertrouwelijk?
Wij kunnen op verzoek een geheimhoudingsovereenkomst (NDA) ondertekenen en ons ertoe verbinden de voorwaarden ervan gedurende het gehele samenwerkingsproces strikt na te leven.
Alle specificaties zijn onderhevig aan standaard fabricage toleranties.
