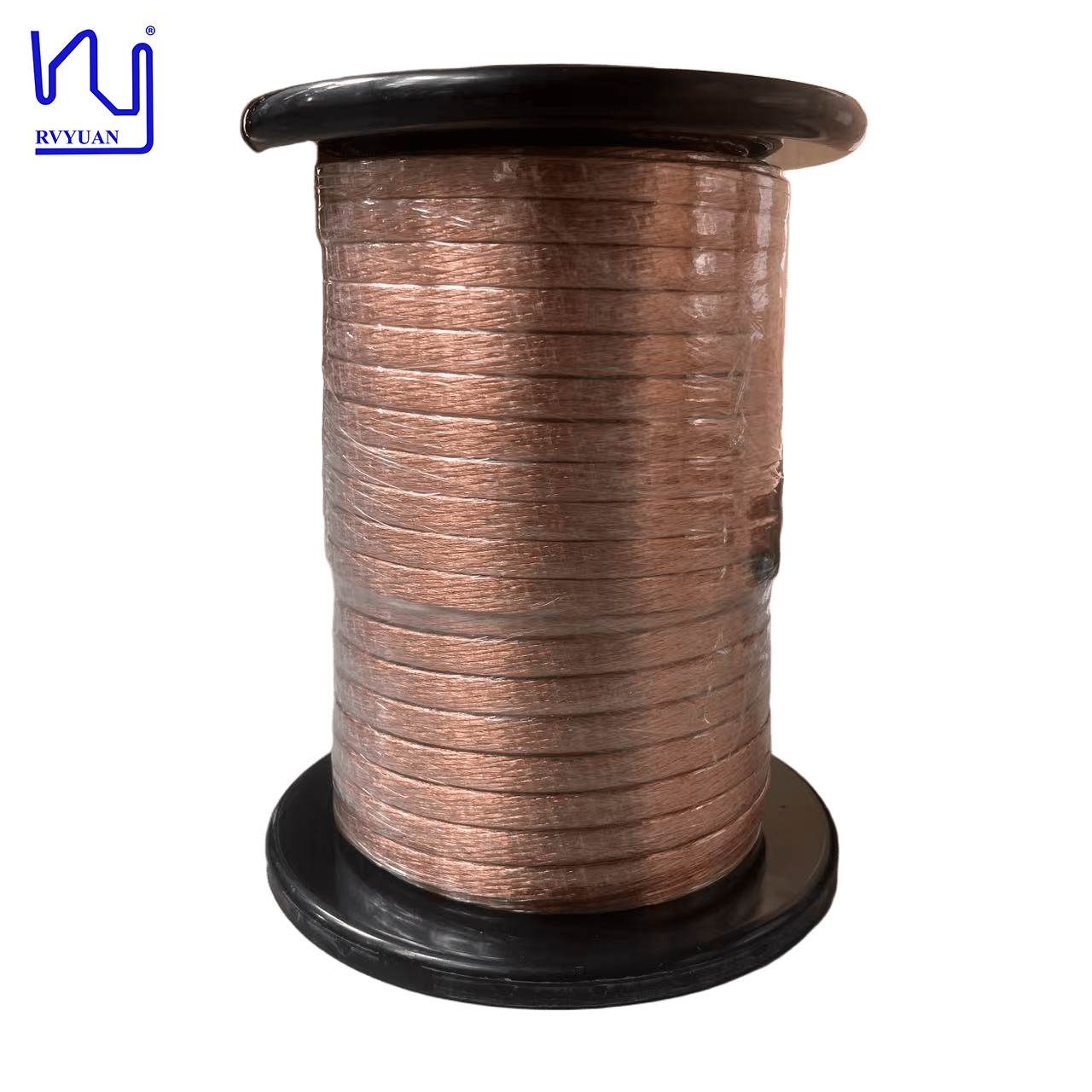

3500V 2UEW-F-PET ((N) 12,1 mm × 3,4 mm rechthoekige Mylar Litz draad voor transformator
Onze rechthoekige Mylar Litz draad is ontworpen voor ruimtebeperkte hoogfrequente toepassingen waar efficiëntie en kosten cruciaal zijn.waarbij 300 afzonderlijke draden nauwkeurig met elkaar worden verwikkeld en samengeperst tot een vlak rechthoekig profiel met een afmeting van 12Dit creëert een super hoge beeldverhouding die het oppervlak van de geleider maximaliseert en de totale hoogte minimaliseert, waardoor het ideaal is voor compacte spoelconstructies.
Technische specificaties
Naam:Draad van de soort Mylar Litz
Specificaties:0.28x300
Model:2UEW-F-PET(N)
Bandnaam:PET (N)
| Artikel 1 |
Technische vereiste |
Monster 1 |
| Eenvoudige draaddiameter (mm) |
0.298-0.313 |
0.300-0.307 |
| Diameter van de geleider (mm) |
0.28±0.004 |
0.277-0.279 |
| Breedte (mm) |
12.1±0.3 |
11.90-12.21 |
| Diepte (mm) |
3.4 ± 0.2 |
3.20-3.40 |
| Weerstand (Ω/m) |
≤ 0.001039 |
0.000946 |
| Dielectrische sterkte (V) |
≥3500 |
4000 |
| Verplaatsingshoogte (mm) |
Parallel |
Parallel |
| No. van de strengen |
300 |
15x5x4 |
| Overlapping van banden (%) |
≥ 50 |
54 |
| Wikkelen |
Geen scheur |
Goed. |
Toepassingen
Typische gebruiksgevallen zijn hoogfrequente transformatoren, inductoren en vermogensmodules die worden toegepast in consumenten-, automobiel- en industriële stroomvoorzieningen waar uitstekende warmteafvoer vereist is.Deze Mylar Litz draad biedt een uitgebreide oplossing met flexibiliteit in vormfactor, elektrische betrouwbaarheid en kosteneffectieve isolatie.
Vaak gestelde vragen
Kan ik monsters voor testen krijgen voordat ik een batch bestel?
Ja, de monsters zijn gratis of in rekening gebracht, maar de verzendkosten worden door de klant gedragen.
Wat is uw levertijd?
Voor bestellingen van monsters: 3-5 werkdagen; bulkbestellingen: binnen 15 werkdagen na orderbevestiging.
Wat is het aankoopproces?
Verzoek indienen met eisen → Monsterneming → Monsterneming goedkeuren → Citatie → Proforma factuur (PI) → PI bevestiging → Betalingsregeling → Productie → Verzending
Kan ik producten aanpassen met mijn eigen logo, maat en vorm?
Ja, maar de MOQ (Minimum Order Quantity) is onderhevig aan onderhandelingen.
Wat zijn uw betaalmethoden?
T/T, D/P, L/C, PayPal.
Welke koeriersdiensten gebruikt u?
FedEx, DHL, TNT, UPS, met kortingen tot 80%.
Welke testapparatuur heb je?
Laserdiametermeter, hoogspanningsvonkstester, verlengtest, veer-terugtest, weerstandsspanningsmeter, lasbaarheidsmeter, weerstandstester, enz.
Voor welke klanten of markten zijn uw producten geschikt?
Onze producten zijn ideaal voor toepassingen die een hoge efficiëntie en ruimtebesparende oplossingen vereisen in AC-omgevingen met hoge frequentie, waaronder power electronics en stroomvoorzieningen, EV-opladers,draadloze laadsystemen, groene energie, communicatie en IT, medische apparatuur, industriële robots, servomotoren, enz.
Naar welke landen of regio's heeft u geëxporteerd?
De belangrijkste markten zijn Europa en de VS, evenals Zuid-Korea, Japan, India en Zuidoost-Azië.
Hoe houdt u klantinformatie vertrouwelijk?
Wij kunnen op verzoek een geheimhoudingsovereenkomst (NDA) ondertekenen en ons ertoe verbinden de voorwaarden ervan gedurende het gehele samenwerkingsproces strikt na te leven.
Alle specificaties zijn onderhevig aan standaard fabricage toleranties.
