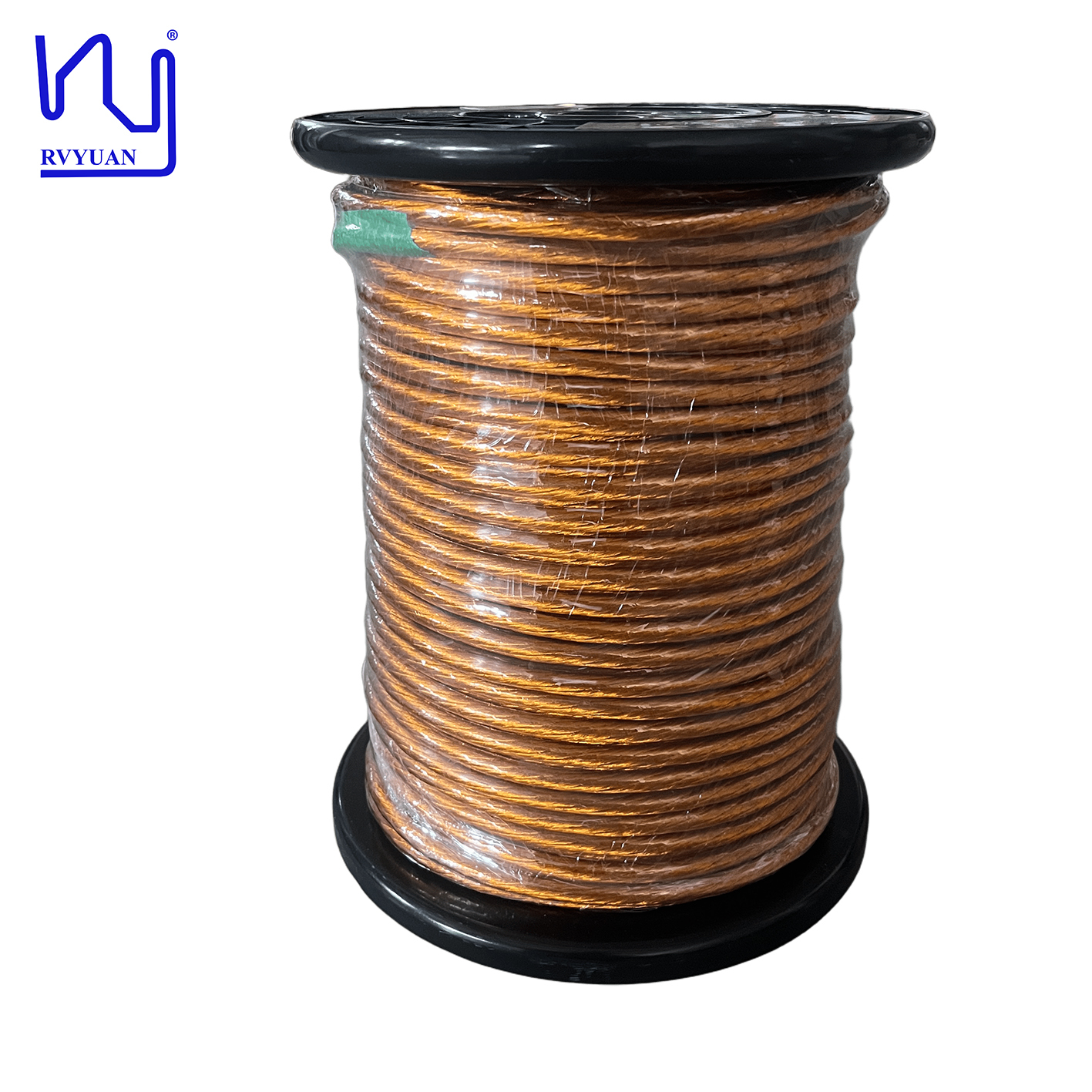

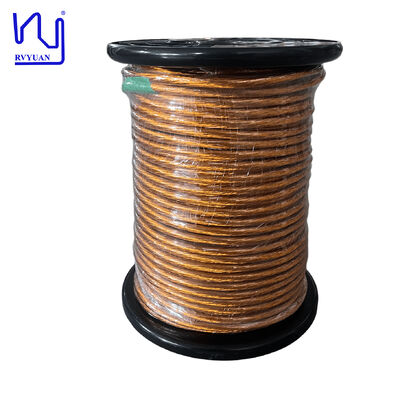

Gekleurde Litz Wire 3000/38 AWG Max.O.D.8.23mm Hoogspanning Tegen Kapton Serving Litz Draad Voor Transformer
Deze Litz draad is speciaal ontworpen voor transformator wikkels.met een uitzonderlijk hoogspanningsvermogen met een dielectrische sterkte van minimaal 6000 V en een daadwerkelijk bereikbaar bereik van 13Deze draad is vervaardigd met 0,1 mm (39 AWG) poliuretaan geëmailleerde koperdraadstrengen, verkrijgbaar bij een temperatuur van 155°C en 180°C. Deze draad is gedraaid van 3,- - - - - - - - - - - - -.38mm tot 7.92mm.
De buitenste laag is ingepakt met polyester-imide tape, wat een superieure stabiliteit biedt voor de interne gestreepte constructie.bandverpakking wordt bij voorkeur boven film gebruikt om de structurele integriteit te verbeteren.
Technische specificaties
Naam:Litzdraad met band (180/klasse)
Specificaties:0.10X 3000
Model:2UEW-H-PI ((N)
Bandnaam:P.I.N.
Specificaties van de band:0.025x20
| Artikel 1 |
Technische vereiste |
Monster 1 |
Monster 2 |
| Eenvoudige draaddiameter mm |
0.107-0.125 |
0.110-0.113 |
0.110-0.113 |
| Conductor |
0.10 ± 0.003 |
0.098-0.10 |
0.098-0.10 |
| Overdosis mm |
≤ 8.23 |
7.38-7.95 |
7.40-7.92 |
| Weerstand Ω/m |
≤ 0.000794 |
0.000734 |
0.000733 |
| Dielectrische sterkte V |
≥ 6000 |
13700 |
13400 |
| Verplaatsingshoogte (mm) |
78 ± 10 |
78 |
78 |
| Aantal strengen |
3000 |
120x5x5 |
120*5*5 |
| Overlappende banden % |
≥ 50 |
54 |
54 |
| Wikkelen |
Geen scheur |
Goed. |
Goed. |
Toepassingen
Deze gebonden Litz draad is ideaal voor toepassingen die hoge frequentie, hoge spanning, hoge stroom en compacte ruimte benutting vereisen.
- On-board opladers (OBC) en gelijkstroom/ gelijkstroomomvormers
- motoren voor elektrische voertuigen
- Hoge-spanningssysteem voor snel opladen van 800 V en laadstapel
- met een vermogen van niet meer dan 50 W
- High-power switch-mode voedingsbronnen (SMPS)
Vaak gestelde vragen
Kan ik monsters voor testen krijgen voordat ik een batch bestel?
Ja, de monsters zijn gratis of in rekening gebracht, maar de verzendkosten worden door de klant gedragen.
Wat is uw levertijd?
Voor bestellingen van monsters: 3-5 werkdagen; bulkbestellingen: binnen 15 werkdagen na orderbevestiging.
Wat is het aankoopproces?
Verzoek indienen met eisen → Monsterneming → Monsterneming goedkeuren → Citatie → Proforma factuur (PI) → PI bevestiging → Betalingsregeling → Productie → Verzending
Kan ik producten aanpassen met mijn eigen logo, maat en vorm?
Ja, maar de MOQ (Minimum Order Quantity) is onderhevig aan onderhandelingen.
Wat zijn uw betaalmethoden?
T/T, D/P, L/C, PayPal.
Welke koeriersdiensten gebruikt u?
FedEx, DHL, TNT, UPS, met kortingen tot 80%.
Welke testapparatuur heb je?
Laserdiametermeter, hoogspanningsvonkstester, verlengtest, veer-terugtest, weerstandsspanningsmeter, lasbaarheidsmeter, weerstandstester, enz.
Voor welke klanten of markten zijn uw producten geschikt?
Onze producten zijn ideaal voor toepassingen die een hoge efficiëntie en ruimtebesparende oplossingen vereisen in AC-omgevingen met hoge frequentie, waaronder power electronics en stroomvoorzieningen, EV-opladers,draadloze laadsystemen, groene energie, communicatie en IT, medische apparatuur, industriële robots, servomotoren, enz.
Naar welke landen of regio's heeft u geëxporteerd?
De belangrijkste markten zijn Europa en de VS, evenals Zuid-Korea, Japan, India en Zuidoost-Azië.
Hoe houdt u klantinformatie vertrouwelijk?
Wij kunnen op verzoek een geheimhoudingsovereenkomst (NDA) ondertekenen en ons ertoe verbinden de voorwaarden ervan gedurende het gehele samenwerkingsproces strikt na te leven.
Alle specificaties zijn onderhevig aan standaard fabricage toleranties.
