Gedetailleerde informatie

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive
Markeren:	2.0 mm geëmailleerde platte koperdraad , Hoge temperatuur bestendige rechthoekige koperdraad , 0.15 mm geëmailleerde koperdraad voor hoge hitte

Productomschrijving

2.0mm*0.15mm Hoogtemperatuurbestendige geëmailleerde platte koperdraad

Productoverzicht

Deze hoogtemperatuurbestendige geëmailleerde platte koperdraad biedt superieure prestaties voor veeleisende elektromagnetische toepassingen die compact ontwerp, hoge efficiëntie,en uitstekend warmtebeheer.

Voordelen ten opzichte van traditionele ronde draden

Hoger slotvullingsfactor:Het maakt meer geleidend materiaal mogelijk binnen dezelfde wikkelruimte, waardoor de krachtdichtheid toeneemt en de apparatuur compacter en efficiënter wordt
Uitstekende warmteafvoer:Flat draad vorm biedt een groter contactgebied met stator kern slots, wat resulteert in kortere warmte geleiding pad, betere warmteafvoer, en een lagere temperatuur stijging
Uitstekende mechanische stabiliteit:Robuuste structuur na wikkelen zorgt voor een betere weerstand tegen elektromagnetische krachten en thermische spanningen, waardoor de vervorming in hogesnelheidsmotoren wordt verminderd
Verminderde Eddystromingsverliezen:Voor hoogfrequente toepassingen kunnen meerdere dunne vlakke draden parallel worden gewikkeld of gevlochten om verliezen door huideffect en nabijheidseffect te minimaliseren

Gemaagde platte koperdraad is uitstekend in elektromagnetische apparaten die hoge stroomhandhaving, hoge efficiëntie, vermogendichtheid,en compact ontwerpen, met name voor elektrische voertuigen en energie-efficiëntie-toepassingen.

Technische specificaties en testresultaten

Artikel 1	Kenmerken	Standaard	Testresultaat
1	Uiterlijk	Gemakkelijk, gelijkwaardig	Goed.
2	Diameter van de geleider (mm)	W: 2,00 ± 0.060 T: 0,15 ± 0.009	W: 2.002 T: 0.153
3	Dikte van de isolatie (mm)	W: 0,010-0.020 T: 0,030-0.032	W: 0,010-0.020 T: 0,030-0.032
4	Algemene diameter (mm)	W: 2.100 T: 0.200	W: 2.022 T: 0.185
5	Pinhole (normale toestand)	Maximum ≤ 3 stuks/m	0
6	Verlenging (%)	Min ≥ 30%	42
7	Flexibiliteit en nakoming	Geen crack.	Goed.
8	Leiderweerstand (Ω/km, 20°C)	Maximaal 64.03	57.96
9	Afbrekingsspanning (AC)	Min 0,7 KV	1.5
10	Warmte-schok	Geen crack.	Goed.

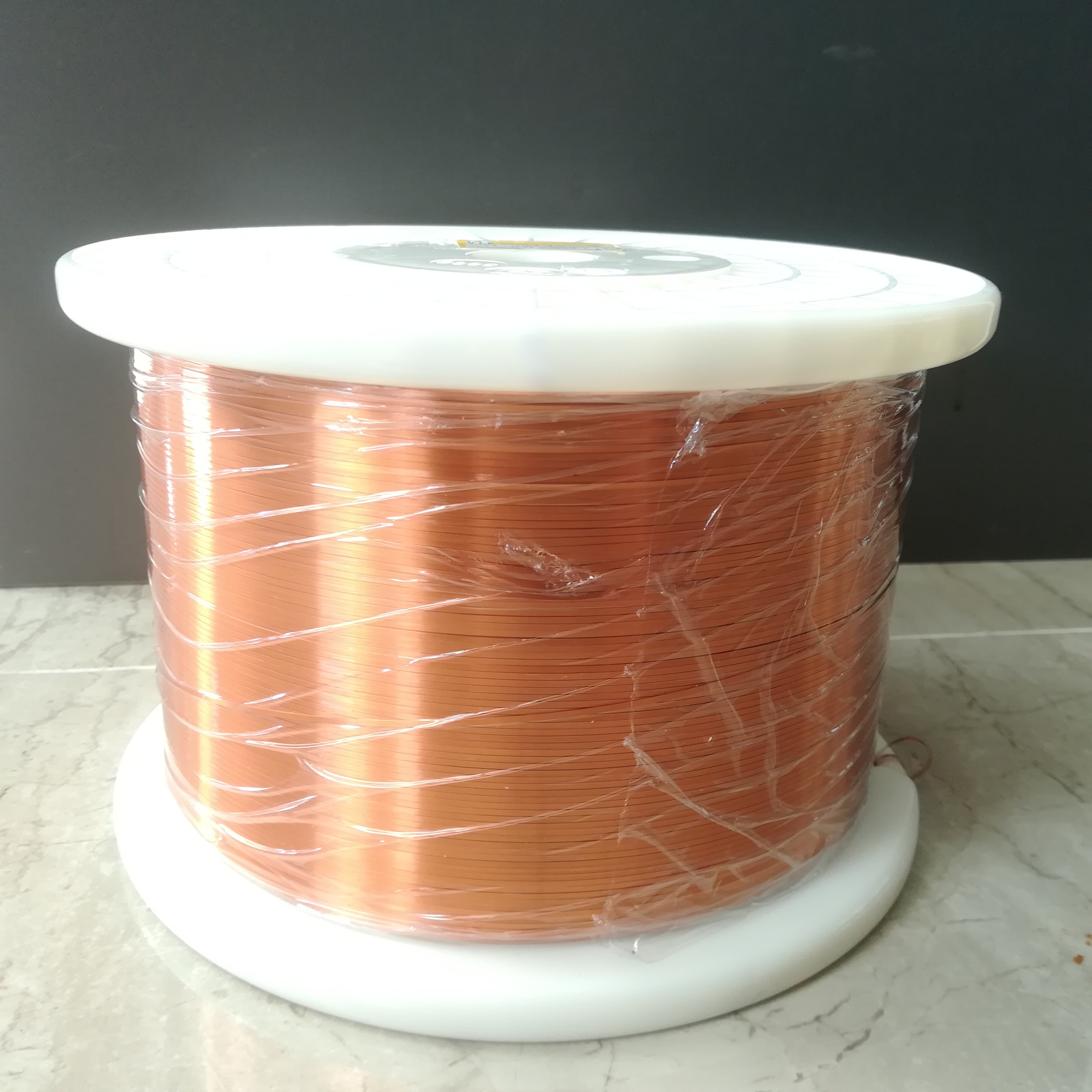

Productbeeld

label:

Place of Origin:	China
Merknaam:	RVYUAN
Certificering:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Prijs:	Bespreekbaar
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand
