| Type van de geleider: | stevig | Materiaal: | Koper |
|---|---|---|---|
| Vorm: | Rechthoekig | Breedte: | 2,0 mm |
| Type: | Geïsoleerd | Certificaten: | RoHS/UL/SGS/ISO9001:2008 |

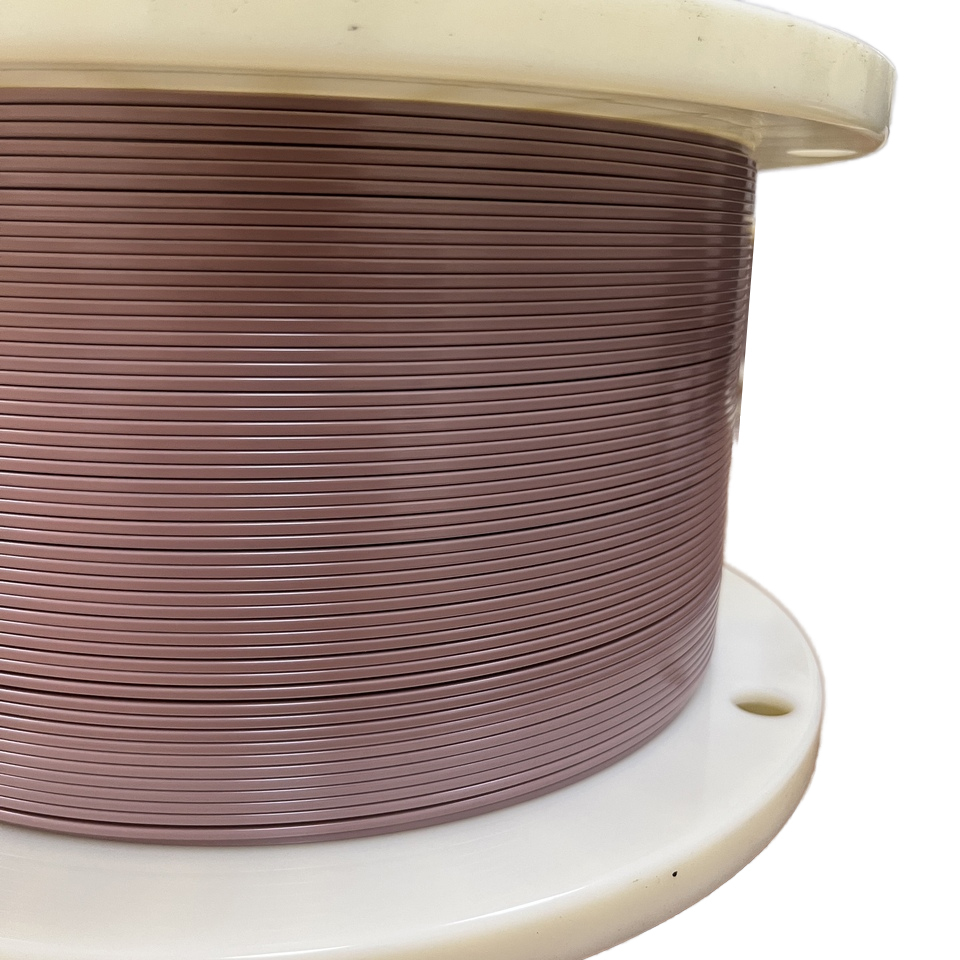

| Productnaam: | PEEK-draad op hoge temperatuur 2,0 mm 4,0 mm 5,0 mm geëmailleerde platte koperdraad | Dikte: | 1,4 mm |
| Markeren: | PEEK geëmailleerde platte koperdraad,medisch apparaat PEEK-draad,rechthoekige koperdraad voor medisch gebruik |
||
PEEK-draad wordt door zijn uitzonderlijke eigenschappen in verschillende toepassingen gebruikt.
Over het algemeen wordt PEEK-draad gewaardeerd omwille van zijn betrouwbare prestaties onder veeleisende omstandigheden, waardoor het geschikt is voor toepassingen met hoge prestaties in verschillende industrieën.
| Schiedsrichter, nee. | Artikel 1 | Specificatie | Meetgegevens (W607010 2A250904) | Meetgegevens (W607010 2B250904) | Meetapparatuur |
|---|---|---|---|---|---|
| 1 | Koperen breedte | 1.980-2.020 mm | 2.004 | 2.005 | Mircometer |
| 2 | Dikte van koper | 1.380-1.420 mm | 1.400 | 1.399 | Mircometer |
| 3 | Algemene breedte | 2.300-2.360 mm | 2.324 | 2.321 | Mircometer |
| 4 | Algemene dikte | 1.700-1.760 mm | 1.732 | 1.731 | Mircometer |
| 5 | Koperen straal | 0.350-0.450 mm | 0.375 | 0.408 | Microscoop |
| 6 | Koperen straal | 0.385 | 0.412 | Microscoop | |
| 7 | Koperen straal | 0.399 | 0.411 | Microscoop | |
| 8 | Koperen straal | 0.404 | 0.407 | Microscoop | |
| 9 | Isolatielaagdikte | 0.145-0.185mm | 0.170 | 0.159 | Microscoop |
| 10 | Isolatielaagdikte | 0.162 | 0.155 | Microscoop | |
| 11 | Isolatielaagdikte | 0.155 | 0.161 | Microscoop | |
| 12 | Isolatielaagdikte | 0.167 | 0.165 | Microscoop | |
| 13 | Isolatielaagdikte | 0.152 | 0.155 | Microscoop | |
| 14 | Isolatielaagdikte | 0.161 | 0.159 | Microscoop | |
| 15 | Isolatielaagdikte van de straal | 0.145-0.185mm | 0.156 | 0.158 | Microscoop |
| 16 | Isolatielaagdikte van de straal | 0.159 | 0.155 | Microscoop | |
| 17 | Isolatielaagdikte van de straal | 0.154 | 0.159 | Microscoop | |
| 18 | Isolatielaagdikte van de straal | 0.160 | 0.165 | Microscoop | |
| 19 | met een gewicht van niet meer dan 10 kg | T1 | Goed. | Materiaalcertificaat | |
| 20 | Bescherming/temperatuurgraad | 240°C | Goed. | Materiaalcertificaat | |
| 21 | Verlenging | ≥ 40% | 46 | 48 | Tensieltester |
| 22 | Verloophoek | / | 5.186 | 5.098 | Automatische veer-terugtest |
| 23 | Flexibiliteit | Na wikkeling met ronde staven met een diameter van Ø2,0 mm en Ø3,0 mm mag er geen scheur in de isolatielaag zijn. | Goed. | Goed. | Visueel |
| 24 | Aanhangsel | ≤ 3,00 mm | 0.394 | 0.671 | Tensile tester en microscoop |
| 25 | 20°C Leiderweerstand | ≤ 6,673 Ω/km | 6.350 | 6.360 | Test van de weerstand van de geleider |
| 26 | BDV | ≥ 12000 V | 22010 | 21170 | Automatische spanningsmeter |
| 27 | PDIV | ≥1300 RMS (25°C,50V/S,50Hz,100Pc) | 1425 | 1429 | PDIV-tester |
| 28 | Warmte-schok | Na 30 minuten bij 240°C te hebben gebakken, mag de isolatielaag geen scheuren hebben. | Goed. | Kookplaten | |
| 29 | Inspectie van gebreken | Hoogspanningspinhole: DC 3000V, 16uA | 0 | 0 | Online-inspectiesysteem |
| 30 | Spoel en gewicht | Proeffase:P-30,25±15 kg Gewicht van het product in:PC-630B,160±60 kg | P-30 | P-30 | Visueel |
